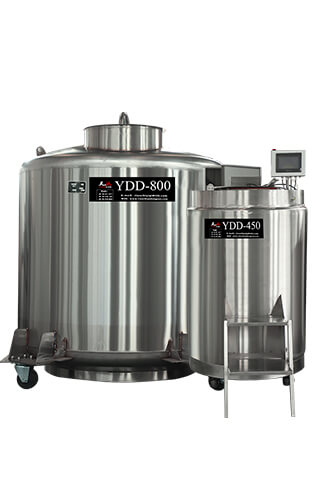

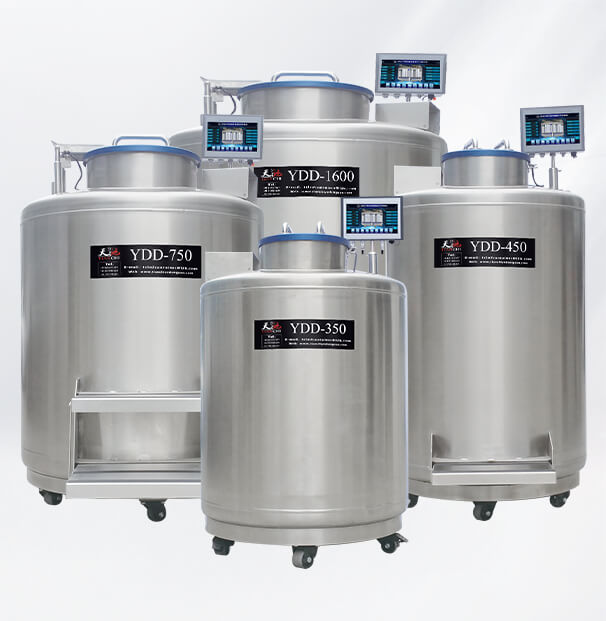

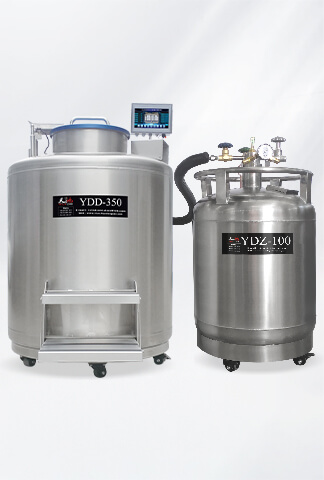

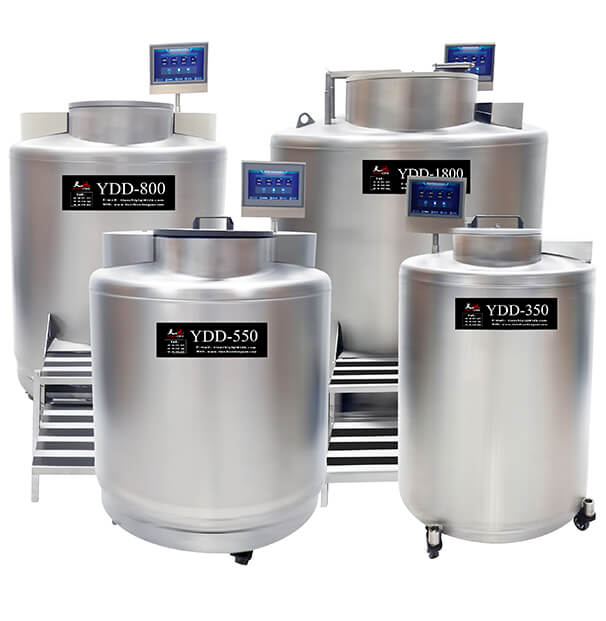

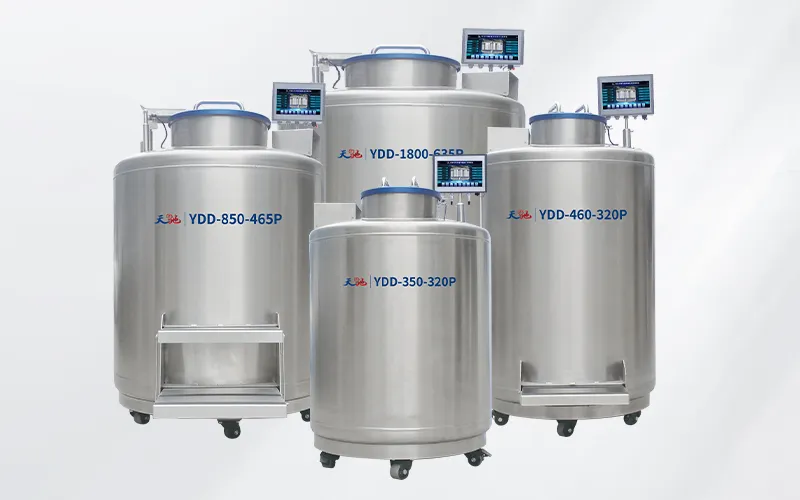

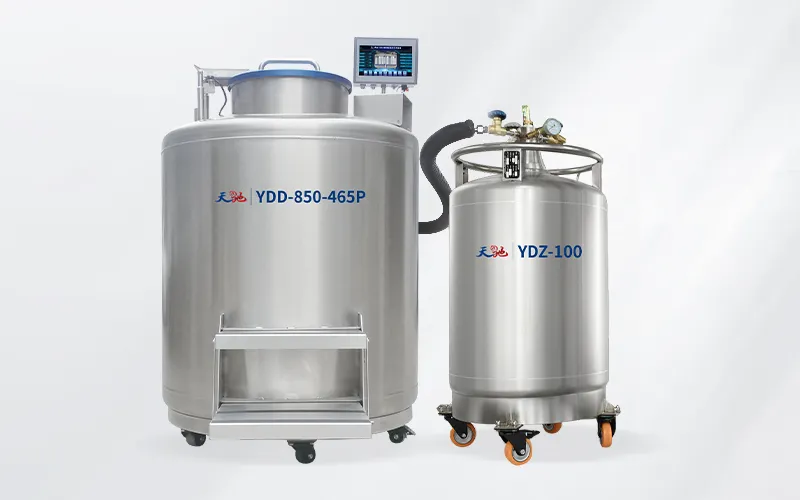

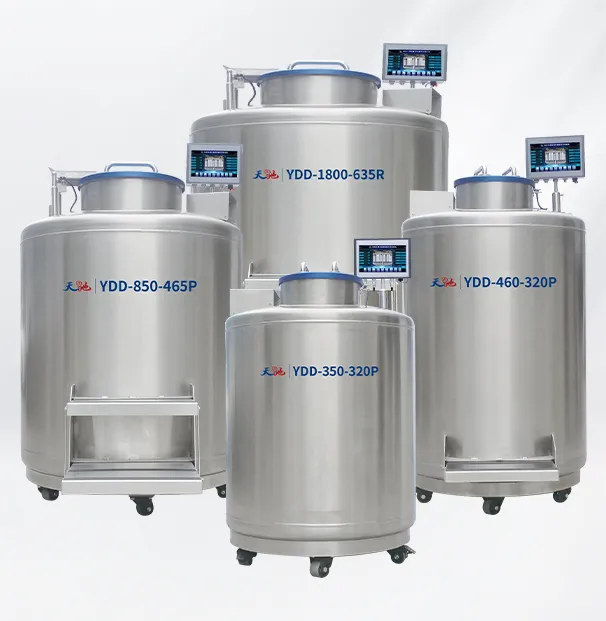

YDD系列,气相液氮罐

产品概述:

天驰生物样本库YDD系列液氮罐主要为用户提供全自动、安全可靠的深低温液氮储存系统,罐体采用优质不锈钢,根据国家标准GB/T14174-2012设计、制造。其口部采用偏口结构,容量大,适用于大批量生物制品的长期静态保存,具有贮存生物制品容量巨大、使用安全可靠、易于操作的优点。它采用高真空多层绝热、电子控温和液氮分散等先进技术,使智能降温、恒温过程均匀稳定。可提供浸泡式贮存、气相式贮存两种方式,特别适用于干细胞、血浆、精液、胚胎等实验样本的长期超低温保存。产品目前主要用于冷装配、冷处理,贮藏牲畜精液,也可用于血桨、皮肤、疫苗、微生物等的贮藏。此外,还应用在金属的物理特性研究、空间技术和电子工业等方面。总之,在农林畜牧、医疗卫生、工矿企业、国防和科研事业等方面都获得了十分广泛的应用。

现在聊天 立即咨询

特点

  • 1可兼容气相和液相储存模式;
  • 2多种容量可供选择,最大程度满足您的储存需求;
  • 3单位占地面积上存储更多样本,降低存储成本;
  • 4出色的温度均匀性及稳定性;
  • 5卓越的开盖后温度稳定性;
  • 6先进的温度、液位监控及报警系统,可联网远程监控;
  • 7自动补给液氮系统,安全省力;
  • 8微处理控制系统可永久保存运行数据;
  • 9一键除雾功能,方便查找及取放样品;
  • 10多项人性化设计,操作舒适;
  • 11可锁定罐盖,充分保证样品安全;
  • 12标配一体式折叠台阶和辅助工作台;
  • 13偏口结构真空度好,液氮消耗低;
  • 14旋转托盘分区存放,存取生物制品方便;
  • 15可加自动提取装置,非常方便和保护操作者;
  • 16控制系统采用彩色触摸屏液晶显示;
  • 17有管路热气旁通外泄功能,补液时管路的热气不入罐体;
  • 18容器底部装配有高强度、耐磨损的脚轮;
  • 19不低于五年的真空使用寿命;
  • 20产品符合CE质量认证。

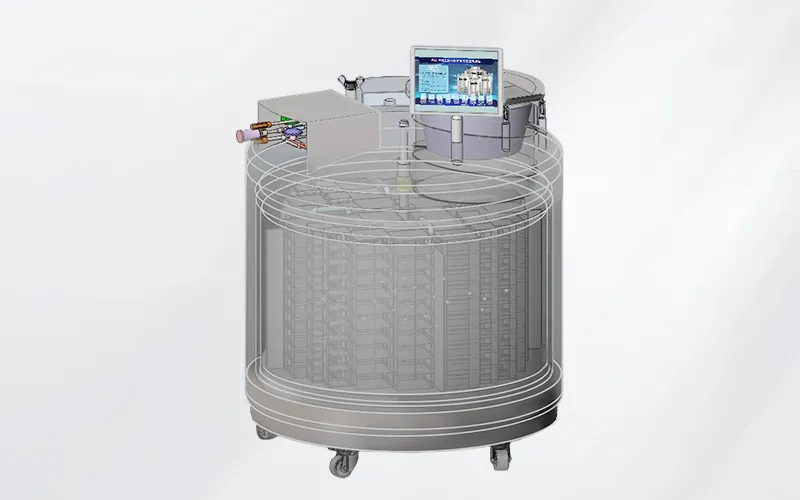

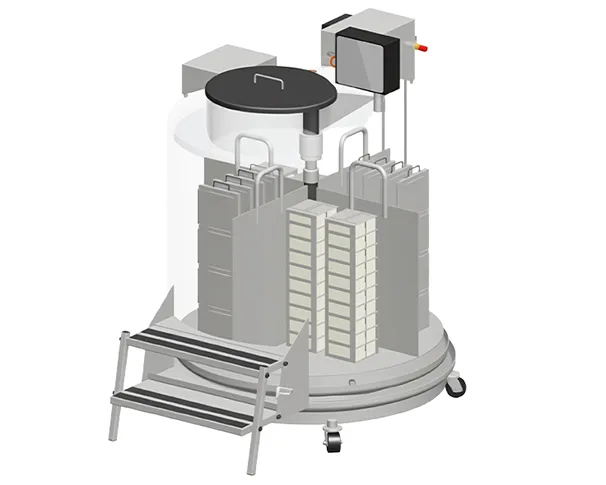

结构:

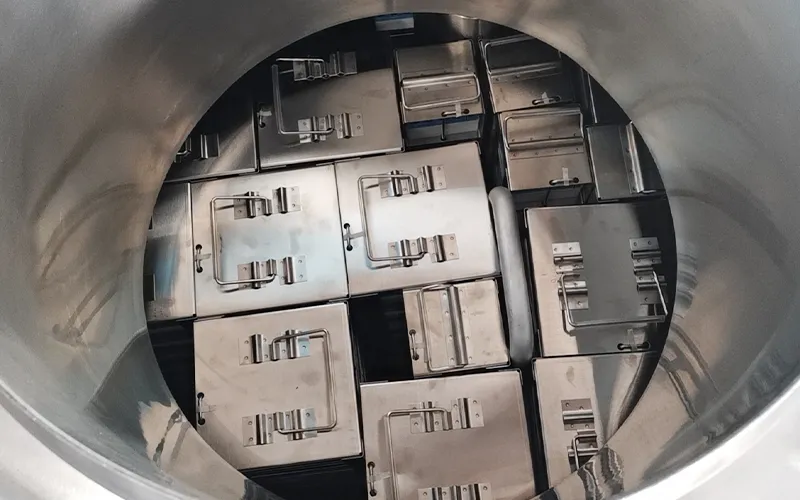

  • 旋转托盘:托盘按配备提筒的数量划分成4等份(或6等份)。托盘划分的4个区(或6个分区)域按顺序编有序号,可在旋转轴承上部位置看到,便于用户对冷冻物品进行标识区分,不会混淆。
  • 脚轮:便于对罐体进行移动;并且有两个脚轮具有锁定功能,防止罐体滑动。
  • 外壳:外壳采用高强度不锈钢制作成,并且与内胆形成夹层;通过抽真空技术让夹层形成真空状态,隔绝热传导。

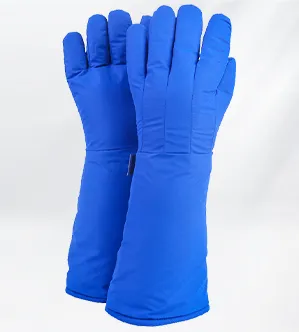

  • 旋转手柄:手柄用于旋转托盘,便于快速寻找不同分区的样本(严禁不戴低温手套进行操作)。
  • 塞体盖:采用聚苯乙烯材料制成,拥有较好的保温性能。

技术参数

型号 YDD-350 YDD-450 YDD-550 YDD-750 YDD-850 YDD-1000 YDD-1300 YDD-1600 YDD-1800
托盘底部液氮量(L) 55 55 80 80 135 135 265 300 320
样本储存空间容积(L) 262 361 454 627 694 808 995 1270 1445
罐体几何容积(L) 377 181 637 818 959 1072 1475 1784 1990
罐体有效容积(L) 350 460 587 783 890 1014 1340 1660 1880
样本满载后液氮量(L) 216 273 319.8 409 455.8 513 738.9 878.5 978.3
冻存架总体积(L) 131 187 267.2 374 434.2 501 601.1 781.5 901.7
罐体口径(mm) 326 326 445 445 465 465 635 635 635
内部有效高度(mm) 600 828 600 828 773 900 620 791 900
罐体外径(mm) 875 875 1104 1104 1190 1190 1565 1565 1565
托盘直径(mm) 740 740 984 984 1064 1064 1430 1430 1430
罐体总高(mm) 1326 1558 1321 1591 1559 1827 1398 1589 1883
罐体空重(kg) 219 277 328 372 441 495 851 914 985
罐体操作高度 1263 1212 1266 1216 980 950 997 967 1097
罐体台阶数量 1 2 2 2 1 2 2
罐体台阶总高度(mm) 283 283 516 567 345 567 565
满载总重量(kg) 502 649 802 1005 1160 1314 1934 2255 2504
罐体使用空间高度(mm) 1863 2323 1866 2314 2272 2519 1964 2325 2564
门宽要求≥mm 895 895 1124 1124 1210 1210 1585 1585 1585
日蒸发率% 1.55 1.45 1.35 1.25 0.85 0.82 0.95 0.75 0.75
日蒸发量≤L/d 5.8 7.0 8.6 10.2 8.2 8.8 14.0 13.4 14.9
电源电压 220VAC、 24VDC 220VAC、 24VDC 220VAC、 24VDC 220VAC、 24VDC 220VAC、 24VDC 220VAC、 24VDC 220VAC、 24VDC 220VAC、 24VDC 220VAC、 24VDC
型号 YDD-350 YDD-450 YDD-550 YDD-750 YDD-850 YDD-1000 YDD-1300 YDD-1600 YDD-1800
0.5ml冻存管最大存储数量
0.5ml标准冻存管数量 16900 24700 35100 51300 56100 66000 81900 105300 117000
5×5 0.5ml方提桶数量 4 4 12 12 4 4 18 18 18
10×10 0.5ml方提桶数量 12 12 24 24 32 32 54 54 54
5×5盒子数量 52 76 156 228 68 80 252 324 360
10X10盒子数量 156 228 312 456 544 640 756 972 1080
0. 5ml方提桶层数 13 19 13 19 17 20 14 18 20
5×5  0.5ml冻存盒尺寸 76 × 76×40 76 X 76 X 40 76×76×40 76×76×40 76×76× 40 76×76×40 76×76×40 76×76×40 76×76×40
10×10 0.5ml冻存盒尺寸 134×134×40 134×134×40 134×134×40 134×134×40 134×134×40 134×134×40 134×134×40 134×134×40 134×134×40
5×5  0.5ml冻存架尺寸 82×84×42 82 X 84 X 42 82×84×42 82×84×42 82×84×42 82×84×42 82×84×42 82×84×42 82×84×42
10×10 0.5ml冻存架尺寸 142×144×42 142×144×42 142×144×42 142×144×42 142×144×42 142×144×42 142×144×42 142×144×42 142×144×42
2ml内旋式冻存管最大存储数量
1.2、1.8、2ml内旋式冻存管数量 13000 18200 27000 37800 42900 49500 58500 76050 87750
5×5方提桶数量 4 4 12 12 4 4 18 18 18
10×10方提桶数量 12 12 24 24 32 32 54 54 54
5×5盒子数量 40 56 120 112 52 60 180 234 270
10×10盒子数量 120 168 240 336 416 480 540 702 810
方提桶层数 10 14 10 14 13 15 10 13 15
5×5 2ml冻存盒尺寸 76×76×54 76×76×54 76×76×54 76×76×54 76×76×54 76×76×54 76×76×54 76×76×54 76×76×54
10×10 2ml冻存盒尺寸 134×134×54 134×134×54 134×134×54 134×134×54 134×134×54 134×134×54 134×134×54 134×134×54 134×134×54
5×5 2ml冻存架尺寸(单层) 82×84×56 82×84×56 82×84×56 82×84×56 82×84×56 82×84×56 82×84×56 82×84×56 82×84×56
5×5 2ml冻存架总高 82×84×565 82×84×789 82×84×565 82×84×789 82×84×733 82×84×845 82×84×565 82×84×733 82×84×845
10×10 2ml冻存架尺寸(单层) 142×144×56 142×144×X56 142×144×56 142×144×56 142×144×56 142×144×56 142×144×56 142×144×56 142×144×56
10×10 2ml冻存架总高 142×144×565 142×144×789 142×144×565 142×144×789 142×144×733 142×144×845 142×144×565 142×144×733 142×144×845
2ml小样冻存盒最大存储数量
2ml外旋式冻存管数量 5760 7680 11232 14976 18048 21056 22896 30528 35616
小样冻存架数量 80 80 156 156 188 188 318 318 318
小样冻存盒数量 720 960 1404 1872 2256 2632 2862 3816 4452
小样冻存架层数 9 12 9 12 12 14 9 12 14
冻存盒尺寸 161×58×18 161×58×18 161×58×18 161×58×18 161×58×18 161×58×18 161×58×18 161×58×18 161×58×18
冻存架尺寸 163×62×23 163×X62×23 163×62×23 163×62×23 163×62×23 163×62×23 163×62×23 163×62×23 163×62×23
5ml矮胖型冻存管最大存储数量
5ml冻存管(矮胖型)数量 3744 5616 7776 11664 13068 15444 18954 23166 27378
3×3 5ml方提桶数量 4 4 12 12 4 4 18 18 18
6×6 5ml方提桶数量 12 12 24 24 32 32 54 54 54
3×3冻存盒数量 32 48 96 144 44 52 162 198 234
6×6冻存盒数量 96 144 192 288 352 416 486 594 702
5ml方提桶层数 8 12 8 12 11 13 9 11 13
3×3 5ml冻存盒尺寸 76×76×63 76×76×63 76×76×63 76×76×63 76×76×63 76×76×63 76×76×63 76×76×63 76×76×63
6×6 5ml冻存盒尺寸 134×134×63 134×134×63 134×134×63 134×134×63 134×134×63 134×134×63 134×134×63 134×134×63 134×134×63
3×3 5ml冻存架尺寸 82×84×65 82×84×65 82×84×65 82×84×65 82×84×65 82×84×65 82×84×65 82×84×65 82×84×65
6×6 5ml冻存架尺寸 142×144×65 142×144×65 142×144×65 142×144×65 142×144×65 142×144×65 142×144×65 142×144×65 142×144×65
5ml细长型冻存管最大存储数量
5ml冻存管(细长型)数量 5360 8576 11220 17952 18844 24228 28944 33768 43416
5×5 5ml方提桶数量 4 4 12 12 4 4 18 18 18
9×9 5ml方提桶数量 12 12 24 24 32 32 54 54 54
5×5冻存盒数量 20 32 60 96 28 36 108 126 162
9×9冻存盒数量 60 96 120 192 224 288 324 378 486
5ml方提桶层数 5 8 5 8 7 9 6 7 9
5×5 5ml冻存盒尺寸 76×76×95 76×76×95 76×76×95 76×76×95 76×76×95 76×76×95 76×76×95 76×76×95 76×76×95
9×9 5ml冻存盒尺寸 134×134×95 134×134×95 134×134×95 134×134×95 134×134×95 134×134×95 134×134×95 134×134×95 134×134×95
5×5 5ml冻存架尺寸 82×84×97 82×84×97 82×84×97 82×84×97 82×84×97 82×84×97 82×84×97 82×84×97 82×84×97
9×9 5ml冻存架尺寸 142×144×97 142×144×97 142×144×97 142×144×97 142×144×97 142×144×97 142×144×97 142×144×97 142×144×97
麦管最大存储数量
0.5ml细管(麦管)数量 111312 131220 203040 253800 304920 365904 480168 600210 720252
0.25ml细管(麦管)数量 254592 301120 468544 585680 699360 839232 1101000 1376250 1651500
076圆提筒数量 52 52 112 112 120 120 234 234 234
063圆提筒数量 8 8 0 0 16 16 42 42 42
038圆提筒数量 28 12 24 24 40 40 54 54 54
圆提筒层数 4 5 4 5 5 6 4 5 6
层高 135 135 135 135 135 135 135 135 135
型号 YDD-350 YDD-450 YDD-550
血袋最大存储数量
血袋规格 总袋数 层数 血袋架数 总袋数 层数 血袋架数 总袋数 层数 血袋架数
25ml (791 OS/U) 1296 6 216 1728 8 216 2376 6 396
50ml (4R9951) 792 6 132 1056 8 132 1416 6 236
200ml(DF-200) 168 3 56 280 5 56 336 3 112
250ml(4R9953) 300 3 100 500 5 100 552 3 184
500ml(4R9955) 192 3 64 320 5 64 408 3 136
700ml(DF-700) 96 3 32 128 4 32 204 3 68
型号 YDD-750 YDD-850 YDD-1000
血袋最大存储数量
血袋规格 总袋数 层数 血袋架数 总袋数 层数 血袋架数 总袋数 层数 血袋架数
25ml (791 0S/U) 3168 8 396 3360 7 480 4320 9 480
50ml (4R9951) 1888 8 236 2072 7 296 2664 9 296
200ml(DF-200) 560 5 112 544 4 136 680 5 136
250ml(4R9953) 920 5 184 944 4 236 1180 5 236
500ml(4R9955) 680 5 136 640 4 160 800 5 160
700ml(DF-700) 272 4 68 320 4 80 400 5 80
型号 YDD-1300 YDD-1600 YDD-1800
血袋最大存储数量
血袋规格 总袋数 层数 血袋架数 总袋数 层数 血袋架数 总袋数 层数 血袋架数
25ml (791 OS/U) 4716 6 786 5502 7 786 7074 9 786
50ml (4R9951) 2916 6 486 3402 7 486 4374 9 486
200ml(DF-200) 666 3 222 888 4 222 1110 5 222
250ml(4R9953) 1170 3 390 1560 4 390 1950 5 390
500ml(4R9955) 828 3 276 1104 4 276 1380 5 276
700ml(DF-700) 396 3 132 528 4 132 660 5 132
