自增压液氮罐的使用方法

现今市面上所有液氮设备里，大家相对不那么了解的，自增压液氮罐是其中之一。看似它只比普通液氮罐多了几个阀门，并且材质是不锈钢，但等真正用起来，你会发现它和传统液氮容器完全是两个概念——不再保存样本，而是自己升压、连续排液、能给其他罐补液、还能当冷源使用，是科研、工业等行业的"液氮中枢站"。

由于不够了解，加上它的结构更复杂、功能更多，很多人第一次接触时都会有同样的疑问： 它到底怎么工作？每个阀门什么时候开？压力怎么调？怎么排液才稳定？哪些操作是绝对不能做的？

这篇文章就是为了解决这些问题而写的。

从结构原理，到进液、排液、补液、运输，再到压力调节技巧、常见故障排查，我会带你把自增压液氮罐从"看不懂"到"用得稳"，一步步讲清楚。

如果你的工作离不开液氮补给，那么这篇指南值得你收藏。

一、自增压液氮罐是什么设备？

它的定义：简单概括就是一种自带升压系统、能自身产生内压力连续排液的不锈钢低温容器，由阀门控制系统和罐体两大部分组成，无需外接增压设备，即可实现液氮的自动连续输出。

它的执行标准（国标）：GB/T 16774-2012《自增压式液氮容器》，该标准明确了它的储运介质只可以是液氮。并且工作压力小于0.1MPa、有效容积范围为50L~800L，并且对该类容器的结构设计、真空绝热判断，制造要求、检验和验收等给出参考。该标准也可以作为一台自增压液氮罐是否合格的判断。

它的用途：液氮输送，用于液氮生物容器的液体补充，也可作为其他制冷装置的冷源，填补了液氮罐市场中液氮补给功能产品缺失的空白，也改变了生物样本库以往只能使用中高压杜瓦瓶来补液，不仅存在安全隐患，设备还需年年检的麻烦局面。

它的应用：包括但不限于样本库补液、科研设备如电镜、程序降温仪补液、模具行业低温冷处理、半导体芯片低温测试、食品冷冻加工等多个行业，适配各类需要连续、稳定供应低温液体的场景。

1. 自增压液氮罐结构组成

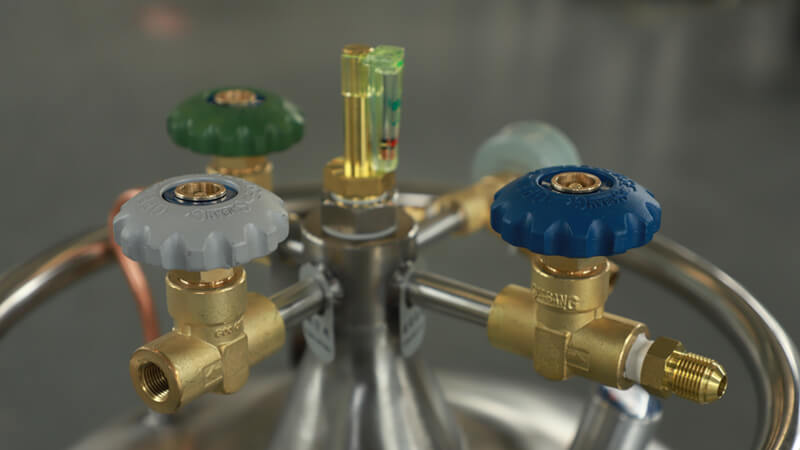

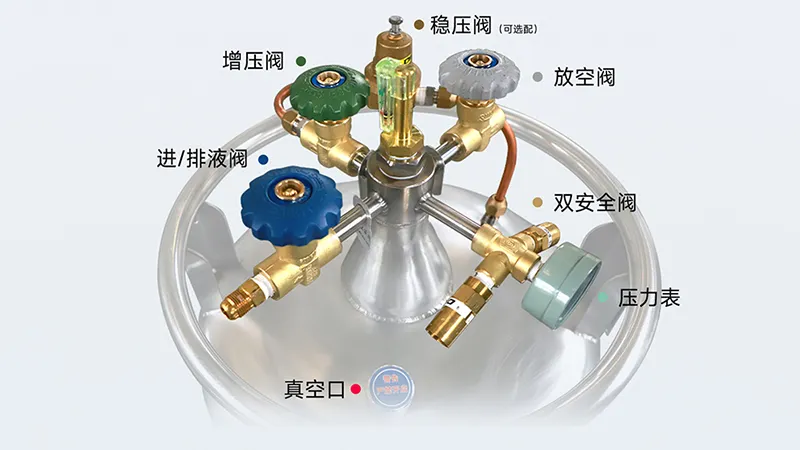

阀门控制系统：核心控制部件，包括进/排液阀（用于液体的充入和排出，进出液一体，操作简便）、增压阀（控制液氮增压）、放空阀（用于泄压和排气）、双安全阀（双重安全保护，防止罐内压力过高，保障使用安全）。

监测仪表：用于实时掌握罐内状态，包括压力表（监测罐内压力，精准显示压力数值）、液位计（分为全视浮力液位计和数显液位计，罐内液氮剩余量"指示标"）。

增压部件：实现增压功能的核心，包括增压盘管（液氮在此处吸收外界热量汽化）、增压管路（将汽化后的氮气输送回罐内，提升罐内压力）。

移动部件：配备4个带独立刹车的脚轮，便于罐体移动和固定，适配不同使用场景的位置调整，刹车锁定后可确保罐体稳定，防止意外移动。

罐体材质：采用优质304不锈钢制造，具有耐腐蚀、抗低温疲劳、强度高的特点，可长期承受-196℃的低温环境，避免罐体破损泄漏。

液位指示：常规采用全视浮力液位计，通过观察透明显示器中的黄色指示环，可直接、直观地指示容器中的液面高低变化，无需打开罐体即可掌握液氮剩余量；数显液位计可精准显示液位数值，适配对液位精度要求较高的场景。

2. 自增压液氮罐工作原理

其核心工作原理是利用液氮的汽化特性实现自动增压排液。

具体来说，当需要给生物样本库系统或其他设备补液时，开启罐体的增压阀门，罐内的少量液氮会进入增压盘管，盘管在内外胆之间，与外界环境进行热交换，吸收热量后快速汽化，转化为氮气。

汽化后的氮气通过增压管路返回罐内，因体积轻而始终在上部盘旋，随着氮气不断积聚，罐内压力逐渐升高；当罐内压力达到输出临界压力（通常为0.05MPa）后，开启排液阀，液氮会在压力作用下稳定排出，实现连续输液。

简言之，自增压式液氮容器通过自身液氮汽化产生压力，无需外接动力，即可自动排放液体，为其他容器或设备进行液氮补给，操作便捷且效率高。

二、自增压液氮罐操作步骤——全流程详解

1. 进液操作

向容器内充液时，请先开启放空阀，避免先进入的液氮在罐内形成压力，"阻止"后面的液氮进入。

然后，将输液的金属软管连接在进/排液阀上，确认连接好后，打开进/排液阀，即可从进/排液阀加入液体介质，充液完毕后，及时关闭进/排液阀，完成进液操作。

实操中可根据现场条件，选择以下两种进液方式：

1. 从进/排液阀进液（也就是前面说到的）：先开启放空阀→连接金属软管→打开进/排液阀充液→充完后关闭进/排液阀。

2. 从进液口螺塞处进液（适用于时间紧急，需快速充注满的场景）：先开启放空阀→拧下进液口螺塞（缓慢拧开，避免罐内残留气体喷出）→缓慢加入液体介质（控制充液速度，防止液氮溢出）→充完后旋入螺塞（拧紧密封，避免液氮挥发）。

进液操作注意事项：

充液中，需全程观察放空阀及压力表的变化，当放空阀处排出的不是氮气而是液氮时，说明罐内液氮已接近充满，此时需观察罐口液位计，若液位计指示到头，说明液氮已充满，立即结束充液操作，避免过量充装。

充液过程中若罐内压力超压（超过0.09MPa），需及时打开放空阀泄压，待压力恢复正常后再继续充液，防止压力过高冲开安全阀。

观察液位计使用过程中，不要等到液位计见底了再开始灌液氮，建议液位降至1/3时及时补充，以免罐体长期处于低液位状态，冷热交换过于剧烈，影响罐体真空绝热性能和使用寿命。

2. 自增压液氮罐首次充液（新罐或长期未使用）

必须预冷：由于新罐或长期未使用的罐体，内胆和管路温度接近常温，和液氮有着200℃的温差，充液时，热平衡时间较长，若直接大量充液，会导致液氮快速汽化，产生剧烈压力冲击。因此，需先充入少量液体介质预冷。

预冷操作建议：先注入5L-20L液氮对容器进行冷却，待容器内胆完全冷却后，再正式注入液氮，避免内胆热量过高造成罐内压力骤升，导致液氮外溢和安全阀无谓受损。

充注液氮时不能完全注满，应留有容器几何容积10%的气相空间，为液氮汽化膨胀预留空间，避免罐内压力过高，保障使用安全。

充注完成后，不能立即关闭放空阀门和安装锁紧螺母，需静止放置至少两小时，待罐内压力稳定、温度平衡后，再关闭放空阀门，防止罐内压力反弹。

3. 自增压液氮罐贮存操作

当用该容器仅贮存液体介质时，请关闭进/排液阀和增压阀，必须打开放空阀。保证罐内自然汽化产生的氮气能够安全排出，不会在罐内压力积聚，同时也能避免外部热量和湿空气进入，导致管道冰堵。

另外需注意，贮存时，放空阀关闭状态并不能降低液氮的蒸发损耗，反而会引起超压风险，甚至爆炸！

4. 自增压液氮罐排液/输液操作（核心流程）

从容器内输出液体时，也就是给其他大容量液氮罐或设备补液时，请严格按下列程序操作，确保操作安全、排液稳定：

1. 关放空阀：关闭放空阀，切断罐内气相空间与外界的连通，为罐内增压做好准备。

2. 开增压阀：缓慢开启增压阀，启动自增压流程，让罐内少量液氮进入增压盘管汽化。

3. 观察压力表：全程观察罐体上的压力表，实时掌握罐内压力变化，避免压力过高或过低。

4. 当压力上升到0.05MPa(0.5kg/cm²)时，打开排液阀，即可实现连续输液，根据需求调节排液阀开度，控制输液速度。

排液操作要点：

初次开启增压阀时，应将阀门旋转1/4圈，此时可听到轻微的气流声，表明增压开始。随后根据压力上升速度，逐步调整阀门开度，但开度不宜超过一圈，避免增压过快导致罐内压力骤升。

观察压力表时，注意指针的移动速度和稳定性。若指针移动过快，说明增压阀开度可能过大，需适当关小；若指针长时间无变化，可能是增压阀堵塞或盘管故障，需立即停机检查，排除故障后再继续操作。

使用完毕后，应先关闭排液阀和增压阀，再打开放气阀，放掉罐内剩余压力，待压力表指针归零后，关闭所有阀门，完成操作。

排液完毕必须严格遵循"先关排液阀，再关增压阀，最后打开放空阀泄压"的顺序，严禁颠倒操作，避免罐内压力积聚，引发安全隐患。

5. 液氮补充罐运输操作

阀门状态：运输时，各阀门的开关状态应和贮存时保持一致，即关闭进/排液阀和增压阀，打开放空阀，确保罐内汽化的氮气能够顺利排出，避免运输过程中罐体晃动导致压力快速积聚，引发危险。

固定要求：将底部脚轮刹车锁定，用绳索将容器固定在运输车辆上，防止运输过程中罐体晃动、碰撞，损坏阀门、管路或罐体结构。

速度限制：在三级或三级以下的路面上运输液体介质时，汽车时速请不要超过30km/h，避免剧烈颠簸导致罐体破损、液氮泄漏；在平整路面运输时，时速也不宜过快，确保运输安全。

三、自增压液氮罐使用注意事项

1. 充装限制

为保证使用安全，严禁充装除液氮以外的其他液体，如液氧、液氩，避免其他液体介质与不锈钢材料发生化学反应或损坏罐体。

充液时不能完全注满，应留有容器几何容积10%的气相空间，为液氮汽化膨胀预留空间，避免自然挥发的氮气无"立足之地"，在罐内形成压力，刚注入液氮不久安全阀就被迫启动。

液氮补给不要过量，避免颈管浸在液氮里导致低温损坏，降低其使用寿命。

2. 压力与安全

该类型容器均配有双安全阀，双重安全保护措施，可有效防止罐内压力过高，使用更安全，因此，严禁擅自拆卸、损坏安全阀。

设备安全工作压力范围为0.05-0.09MPa，操作过程中需严格控制罐内压力，不得超过安全范围。

安全阀的不能损坏，若发现阀门松动、脱落，需立即停止使用，联系专业人员检修，确认正常后再投入使用。

罐体周围不可有明火，远离发热设备，同时也要避免油污、尘埃等杂质的影响，防止明火引燃汽化后的气体，或杂质堵塞阀门、管路，引发爆炸等危险。

3. 外观异常判断

液氮输送时，自增压液氮罐外表面出现少量结水、结霜属于正常现象。原因是增压阀打开后，与外胆的内壁贴合在一起的增压盘管中有液氮进入，同时盘管中液体时吸收外胆热量汽化，这样的热交换会导致外胆出现斑点状结霜，输液完成关闭增压阀后，霜点会慢慢散去，无需特殊处理。

真空破坏警示：当增压阀关闭且未进行输液工作时，容器外表面仍出现持续凝露、结霜现象，且霜层增厚覆盖面积增大，这说明容器的真空已经破坏，无法维持良好的绝热性能，该容器不能再继续使用，应立即停止操作，找专业厂家维修或作报废处理，避免发生安全事故。

4. 密封与阀门操作

容器上真空嘴的封条不能损坏，真空嘴是抽真空的入口，更是维持罐体夹层真空的关键部位，封条破损会导致外部热量从此处进入内外胆之间，并致使真空泄漏，影响罐体绝热性能，甚至罐体直接报废。

本设备属精密仪器仪表类，使用时应轻拿轻放，避免碰撞、敲击罐体，开启各阀门时力道要适中，不宜过大，速度也不能过快，防止损坏阀门密封件或阀杆。

将金属软管与进/排液阀处的接头进行连结时，不能用大力拧得过紧，稍微用力拧到位能密封即可（球头结构容易密封），以免将接管拧斜甚至拧断，拧动时需用一只手扶住阀体，保持阀体稳定。

5. 环境与操作安全

罐体放置环境需保持清洁、干燥，周围不可有明火，避免油污、尘埃等杂质影响，同时保证通风良好，防止液氮汽化后的氮气积聚，引发缺氧窒息风险。

操作人员进行充液、排液等操作时，必须佩戴好个人防护用具，包括耐-196℃专用低温手套、全封闭护目镜、长袖实验服、防砸鞋，避免液氮飞溅伤人，引发冻伤。

每次使用前，需检查容器内部是否清洁干燥，外部有无凹陷、划痕及其它严重碰伤，若发现罐体破损，立即停止使用，联系专业人员检修。

如果自增压液氮容器长期不使用，请将内部的液体介质彻底排出并吹干，然后关闭所有阀门封存，放置在阴凉、干燥、通风的环境中，定期检查罐体状态，防止部件老化。

6. 罐体保养

为减少以后充液时的损耗，降低冷热交换带来的液氮蒸发，建议在容器内还有少量液体（大约1/3）时即重新充液，或在用完液体后的48小时内充液，避免罐体完全升温后再充液，遇到跟新罐一样的问题。

定期观察液位计时，不要等到液位计见底了再开始灌液氮，建议液位降至1/3时就进行补充，否则罐体冷热交替过于剧烈，会加速真空衰减，影响罐体使用寿命。

定期清洁罐体表面，去除灰尘、污垢和残留的霜层，避免杂质腐蚀罐体外壳，同时检查阀门、管路的密封性能，发现泄漏及时处理。

四、自增压液氮罐压力调节技巧

1. 压力调节原理认知

自增压液氮补给罐的压力调节是基于液氮的物理特性实现的。罐内的液氮在常温下会缓慢蒸发产生氮气，维持罐内基础压力；当打开增压阀时，一部分液氮进入增压盘管，盘管与外界环境进行热交换，吸收外界热量后快速蒸发为氮气，氮气通过增压管路返回罐内，从而快速增加罐内的气体压力；通过调节增压阀的开度，可控制液氮进入盘管的量，进而控制罐内压力的上升速度和最终压力值，实现压力的精准调节。

2. 压力调节操作步骤

初次开启增压阀时，应将阀门旋转1/4圈，此时可听到轻微的气流声，表明增压开始。随后根据压力上升速度，逐步调整阀门开度，控制压力上升节奏，但开度不宜超过一圈，避免增压过快导致罐内压力骤升。

观察压力表时，要注意指针的移动速度和稳定性。若指针移动过快，说明增压阀开度可能过大，需适当关小，减缓增压速度；若指针长时间无变化，可能是增压阀堵塞或盘管故障，需立即停机检查，排除故障后再继续操作。

压力稳定在目标值后，不要立即离开操作岗位，需观察3-5分钟，确认压力无明显变化、无泄漏后，再记录当前压力值和调节时间，为后续操作提供参考，便于优化压力调节参数。

3. 不同场景压力调节参考

科研实验（低温反应实验）：对压力精度要求较高，压力需严格控制在0.06-0.09MPa，且每小时需对压力进行一次监测，记录压力变化，确保压力波动在允许范围内，避免压力波动影响实验结果。

工业生产（冷却设备）：压力调节范围较广，一般在0.09-0.2MPa之间（非标准自增压罐）。满负荷运行时，压力可适当调高至0.15-0.2MPa，确保液氮供应充足，满足冷却需求；低负荷运行时，压力可降至0.09-0.12MPa，减少液氮蒸发损耗。

食品加工（冷冻食品）：压力通常设定在0.1-0.13MPa（非标准自增压罐），且在冷冻过程中需持续监测压力，根据冷冻进度适当调整，避免因压力下降导致液氮供应不足，影响冷冻效果和效率。

4. 季节性压力调节注意事项

冬季低温环境：外界温度较低，液氮蒸发速度慢，罐内压力上升较为缓慢，调节时可适当增大增压阀开度，加快增压速度，但仍需注意压力上升速度，避免过度增压，确保压力控制在安全范围。

夏季高温环境：外界温度较高，液氮蒸发速度快，罐内压力易快速升高，需缩短压力监测间隔时间（建议每30分钟监测一次），必要时可打开排液阀少量排液，降低罐内压力，避免压力超压。

五、自增压液氮罐常见故障与解决

1. 冰堵（常见故障）

冰堵通常发生在增压盘管上，有时也会发生在出液管上。主要原因是空气中的水分进入容器后没有完全排出，在低温环境下凝结成冰，堵塞了管道，导致液氮无法正常流通、压力无法上升或排液不畅。

解决方法：先从氮气瓶往容器里充氮气，将容器内部的压力升到0.05MPa-0.09MPa之间，然后将容器内部的液体介质彻底排空；随后用热氮气或干燥的热空气对冰堵的管道进行吹除，将管道内的冰吹化并排出，确认管道畅通后，关闭所有阀门，即可恢复使用。

2. 压力不足或增压缓慢

原因：增压阀密封不严或调节失效（导致氮气泄漏，无法有效增压）、增压前没有关闭放空阀（一边增压一边泄压）。

解决方法：检查增压阀的密封性和开启状态，若密封不严，更换密封件；若调节失效，检修或更换增压阀；若阀门启闭错误，关闭放空阀即可解决问题。

3. 排液不畅或排液量小

原因：排液阀因内部结冰、异物堵塞或机械损坏而无法正常开启（导致液氮无法顺利排出）；排液管被冰晶或其他污染物堵塞（阻碍液氮流通）。

解决方法：检查排液阀是否完全打开，若未完全打开，适当增大开度；若排液阀结冰，用热氮气解冻冰堵部位；若存在异物堵塞，拆卸排液阀进行清洁；若排液阀机械损坏，及时更换排液阀；清理排液管内的冰晶和污染物，确保管道畅通。

4. 自增压液氮罐闸阀泄漏

原因：闸阀压紧螺母密封不严密，导致液氮或氮气泄漏，影响压力稳定和使用安全。

解决方法：用扳手轻轻拧紧压紧螺母，直至无泄漏即可，注意不要过度拧紧，防止损坏闸阀密封件。

5. 压力表读数异常

原因：压力表本身故障（如指针卡滞、刻度不准），或者外部温度变化、压力波动等因素影响，导致读数异常。

解决方法：对压力表进行检修，若故障无法排除，及时更换压力表；检查液氮罐周围环境是否存在剧烈温度变化，若有，调整放置位置，避免温度影响压力表读数；观察罐内压力变化，结合实际操作情况，判断读数是否准确。

6. 真空失效

表现：关闭增压阀且未进行输液操作时，容器外表面持续结水、结霜，罐内液氮蒸发速度急剧加快，压力上升异常，无法维持正常低温环境。

处理方法：立即停止使用，严禁继续充液、排液操作，避免发生安全事故；联系专业厂家进行检测维修，若真空无法修复，需按报废标准作报废处理，不可继续使用。

六、常见问题FAQ

Q1：压力要升到多少才能排液？

A：当压力上升到0.05MPa(0.5kg/cm²)时，打开排液阀即可连续输液。在科研实验等需要精密控制的场景，可加装稳压阀，确保排液稳定，满足实验精度要求。

Q2：自增压液氮罐出现冰堵怎么办？

A：冰堵是常见故障之一，主要是因为空气中的水分进入容器后没有充分排出，在低温下凝结成冰，堵塞了管道。解决办法是：从氮气瓶往容器里充氮气，将压力升到0.05MPa-0.09MPa之间，排空液体介质；然后用热氮气或干燥热空气对冰堵管道进行吹除，将冰吹化并排出，最后关闭所有阀门即可恢复使用。操作时需做好个人防护，避免热氮气或液氮飞溅伤人。

Q3：自增压液氮罐能装其他液体吗？

A：不能。为保证容器使用的安全、可靠，本容器只能充装液氮，严禁充装其他液体，避免发生化学反应、损坏罐体或引发安全事故。

Q4：自增压式液氮容器运输时有什么注意事项？

A：运输时各阀门的开关状态应和贮存时一样（关闭进/排液阀和增压阀，打开放空阀），确保罐内氮气顺利排出，避免压力积聚；将底部脚轮固定，用绳索将容器可靠地固定在汽车上，防止运输过程中晃动、碰撞；在三级或三级以下的路面上运输时，汽车时速请不要超过30km/h。

Q5：自增压可以给哪些设备补充液氮？

A：可为其他试验仪器设备作为超低温制冷源，或为实验室液氮罐、大型气相液氮罐补充液氮。

Q6：自增压液氮罐国家标准是什么？

A：执行国家标准GB/T 16774-2012《自增压式液氮容器》，该标准适用于储运介质为液氮、工作压力小于0.1MPa、有效容积为50L~800L的高真空多层绝热自增压容器设计、制造、检验和验收。

使用时，需严格遵循本操作方法和注意事项，规范操作、定期维护，不仅能延长设备使用寿命，还能确保操作安全，充分发挥设备的核心优势，满足科研、工业、畜牧、医药等多行业的低温液体供应需求。

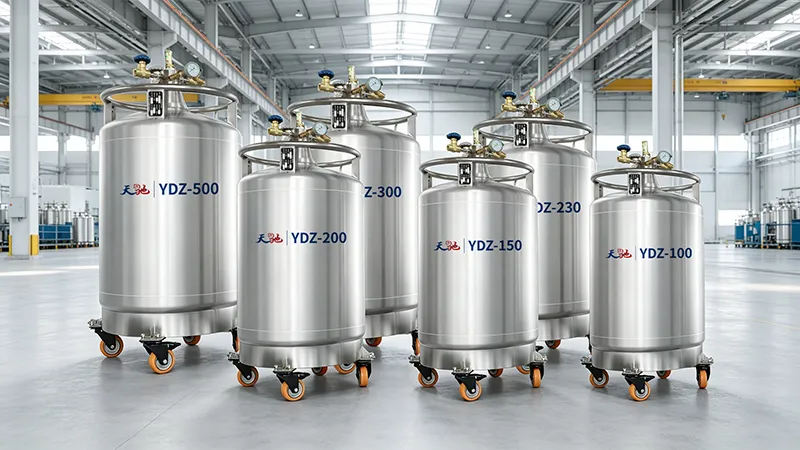

天驰自增压液氮罐按照 GB/T 16774-2012 标准制造，采用304不锈钢与高真空多层绝热结构，日蒸损率低至 1.1%，保温性能稳定可靠；可选配 液位/压力远程监控系统，实时掌握设备状态，进一步降低操作风险。
