气相液氮罐工作原理
从样本保存方式来看，液氮罐主要分为传统液相和新一代气相两种。相比将样本直接浸泡在液氮中的传统模式，气相液氮罐凭借安全、洁净、低损耗、避免交叉污染的优势，已经成为大型样本库、生殖医学中心、细胞治疗实验室等机构的主流选择。
许多用户虽然会使用气相罐，但对它的核心运行逻辑并不熟悉。不了解它为什么能在不接触液氮的情况下保持-190℃左右的稳定低温。为了帮助用户更清晰地理解气相工作原理，方便选型与使用，本文将从工作原理、结构特点、温度分布与应用场景等方面进行系统讲解。
一、气相液氮罐核心科学原理与工作过程
1. 气相液氮罐的定义与定位
有别于液相罐，不再是将样本浸泡在液态氮中，而是依靠罐内液氮气化形成的低温氮气层来控温，用物理隔离的方式，让样本只接触-190℃左右的低温氮气，是不同于液相的新一代生物样本储存方案。
主要用于保存高价值活性样本，如干细胞、胚胎、脐带血、核酸标本、疫苗、菌毒种等。凭借零交叉污染、无爆管风险、温度更稳定、运维更轻松的优势，已成为大型生物样本库、生殖中心、细胞治疗实验室的主流设备。
2. 气相液氮罐的四步工作法
其运行本质上是 "少量液氮 →持续气化 →形成低温氮气层 →稳定控温" 的循环过程。
第一步：液氮注入与储存
通过设备专属充注口将液氮注入罐体内部，自然留存于内胆底部的液氮存储区域。
这一点也和传统实验室液氮罐将液氮全部充注进内胆中不同，它无需大量充装液氮，仅需储存罐体总容积10%-20%的液氮，即可满足长期气相制冷需求，大幅降低液氮消耗成本。
第二步：液氮蒸发产生低温氮气
在标准常压环境下，液氮自然沸点为-196℃，单纯依靠自然静置气化的方式，液氮蒸发速率缓慢、产气不稳定，罐内气相温度梯度大、冷量供给不足，无法满足大批量生物样本长期、恒定的低温存储需求。
为此，气相液氮罐内置蒸发器，液氮注入罐体后，通过设备智能控温系统加速液氮气化，气化过程中持续吸收热量，快速在罐内形成稳定均匀、温度恒定的-190℃超低温气相层。
第三步：气相层形成与低温覆盖
低温氮气密度大于空气，会按照物理对流规律，由下至上逐步充盈整个罐体内部，在样本存储区形成均匀、恒定、无死角的超低温气相层。
常规产品依靠稳定气化实现自然对流换热，保证罐内温度均衡；高端智能气相液氮罐搭载氮气强制循环结构，主动引导罐内冷气循环流动，彻底消除局部温度死角、规避上下层温差问题，让全域温度始终稳定维持在-190℃以下。
罐体内部形成科学的梯度温控结构：底部为液氮存储供冷区，负责持续提供冷源；中上部为恒温气相存储区，是核心样本存放区域。所有生物样本统一放置在专用样本托盘与冻存架上，全程气相存储、仅接触低温氮气，不浸泡液氮里。
这种独立气相保温模式，不仅彻底杜绝冻存管爆管、样本交叉污染的问题，还能依托系统精准控温、稳定保冷，长时间维持样本细胞活性，适配生物样本库、科研实验室高标准、长期、大批量的样本低温存储需求。
第四步：温度维持与压力稳定
氮气产生之后就是保温，气相液氮罐采用行业成熟的高真空多层绝热技术，隔绝外界常温热量侵入罐体内部，有效抑制液氮过快蒸发，稳定冷源输出。同时设备搭载全套压力控制组件，液氮持续气化产生的多余氮气会通过泄压装置平稳排出，实时平衡罐内气压，避免压力积聚；搭配智能传感系统实时调控，让罐内温度、压力长期保持恒定状态，为样本提供稳定、安全的存储环境。
| 工作阶段 | 核心过程 | 关键效果 |
| 液氮注入 | 液氮从进液口进入容器并储存在底部 | 建立稳定冷源基础，无需满罐储液，降低损耗 |
| 液氮蒸发 | 底部液氮蒸发，持续吸收罐内热量 | 生成低温氮气，提供气相制冷气源 |
| 气相覆盖 | 低温氮气循环扩散，全覆盖样本存储区域 | 样本间接冷却至-190℃左右，实现气相保存 |
| 绝热保温 | 高真空多层绝热层隔绝外界热量，压力系统稳压排气 | 抑制液氮过快蒸发，保持罐内温度压力双稳定 |
3. 气相液氮罐为何能实现"干式"保存
独特的内部分区结构，是实现这类ydd大口径液氮容器干式保存的核心前提。罐体内部被专用承重托盘划分为上下两个完全独立的功能区域，两区物理隔离、互不干扰，从根源上区别于传统液相存储模式。
托盘下方为液氮储存区，仅用于储存液态液氮，作为整罐的低温冷源；托盘上方为专属样本存储区，用于放置冻存架、冻存盒、各类生物样本。中间的承重托盘不仅承担样本承载功能，更是核心隔离屏障，既能彻底阻止底部液氮上溢进入样本存储区，又能避免用户存取样本时，样本意外掉落至液氮区域。
这种分区隔离结构，让样本全程处于高纯低温氮气氛围中，不与液态液氮发生任何接触，真正实现干式气相保存。相较于液相浸泡模式，彻底杜绝了冻存管密封不严导致的液氮渗入、取出后气化爆管问题，同时有效避免样本交叉污染，大幅提升高价值生物样本的存储安全性。
二、气相液氮罐核心结构组成——支撑工作原理的物理架构
容器的稳定运行+精准控温+安全存储均依托一套科学完善的物理结构与智能组件体系。各部件分工明确、协同联动，精准匹配气相制冷、稳压保温、安全防护、智能运维的全流程需求，完整支撑设备核心工作原理。
各核心部件类别、具体组成及功能作用如下表所示：
| 部件类别 | 具体组成 | 功能作用 |
| 罐体主体 | 外壳、真空层、内胆 | 承载液氮与样本重量，隔绝外界热量侵入，维持罐体结构稳定，保障绝热保温效果 |
| 液氮储存区 | 位于样本下方，储液容器 | 定量储存液氮，持续提供低温冷源，保障气相制冷持续运行 |
| 样本储存区 | 隔离托盘、样本架/专属提筒 | 承载各类生物样本，物理隔离液氮与样本，实现干式保存 |
| 阀门管路 | 液氮充注口、液氮排放口、导流管路 | 精准控制液氮加注、排放与补给，保障冷源稳定 |
| 智能系统 | 液位传感器、温度传感器、智能控制单元、云端模块 | 24小时实时监测温压液位，自动补液、远程报警、数据追溯 |
1. 内外胆
气相液氮罐内外胆统一选用304不锈钢打造，经过低温调质工艺处理，整机稳定性更强，彻底解决不同材质热胀冷缩系数不一致导致的结构应力问题。外层壳体作为设备的第一道防护屏障，具备抗压抗冲击、耐腐蚀、抗老化、易清洁的特性，可抵御实验室、制药车间、生物样本库等复杂环境中的粉尘、湿气侵蚀，长期使用不易变形、生锈，全方位保护内部真空结构与内胆腔体。
内胆为专属的液氮和样本的存储区域，可长期容纳-196℃超低温液氮，而不会发生脆化、形变、开裂，结构耐受性能强；同时材质纯净，不会析出有害物质污染液氮与生物样本，保障储样环境洁净安全，持续为内部蒸发器气化、全域气相低温环境提供稳定冷源支撑。
2. 真空绝热层
高真空复合绝热层位于外壳与内胆之间，是实现液氮容器超低挥发、恒温保冷、隔绝热侵入的核心结构。
生产过程中对内外胆之间夹层抽取高真空，通过外胆上的真空口连接抽真空工装，将夹层内空气分子排出，从根源阻断热传导与热对流。同时夹层内部均匀填充30-50层高纯铝箔反射材料与低导热间隔材料，多层反射结构可高效阻隔外界热辐射穿透，大幅削弱常温环境向罐内的热量传递，降低液氮无效蒸发速度。
真空夹层内部内置分子筛或活性炭等专用吸附剂，可24小时持续吸附夹层内微量析出气体、渗透水汽，长期锁定夹层真空度，避免设备长期使用后真空衰减、保温失效。相较于普通低温罐体，整套多层真空绝热体系可将绝热效率提升40%以上，完美解决气相这样的广口液氮罐频繁开盖、常开操作带来的冷量流失问题。
优质的真空绝热结构能够在频繁存取样本、设备长期连续运行的情况下，始终保持低的日蒸发率，稳定维持罐内-190℃左右气相环境，既保障大批量生物样本的长期活性稳定，又降低液氮补液频次与设备整体运维成本。

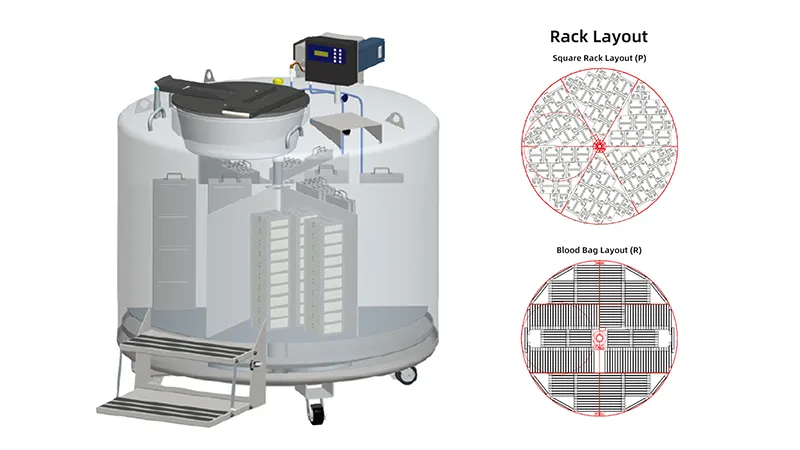

3. 托盘与样本储存区
托盘是实现气相液氮罐干湿分区、干式存样的核心部件，横向安装于罐体内部中间靠下位置，分隔底部液氮区与上部样本区。托盘采用高强度耐低温材质，承重能力强、不易变形，可承载大批量冻存架与生物样本，同时具备良好的透气性，不阻碍低温氮气上下对流扩散，保障罐内温度均匀稳定。
托盘上方的样本储存区为标准化分区设计，可根据设备规格分为4等分、6等分独立存储区域，适配不同样本分类存放需求。每个存储区域配备专属独立编号，编号搭载旋转轴承结构，配合设备自带一键除雾功能，用户在罐口即可清晰查看各区域编号与样本状态，无需反复开盖查找，大幅提升样本存取效率。
同时样本区可搭配方形冻存架、圆提桶、血袋架使用，空间利用率高，可实现各类样本的规整化、分类化、标准化存储，适配大规模样本库批量存样需求。
三、气相液氮罐的温度分布
1. 温度分布的原理
容器内部温度分布，是热量侵入与冷源补偿动态平衡的结果，依托稳定的液氮气化制冷与气体对流机制形成标准化温度梯度。设备底部留存10%-20%容积的液氮，持续气化生成-196℃低温氮气，低温气体自下而上对流扩散，逐步填充整个罐体存储区域。
由于罐口位置与外界空气接触，会持续产生微量热量交换，热量自上而下缓慢侵入，使得罐内温度呈现"底部低、向上逐步小幅升高"的线性梯度分布。罐壁传入的环境热量与液氮气化产生的冷量持续博弈、动态平衡，最终形成稳定、规律的内部温度场，不同高度区域对应固定温度区间，可适配不同类型生物样本的差异化低温存储需求。
2. 轴向温度分布（关键数据）
罐内轴向（垂直高度方向）是温度变化规律、显著的维度，优质气相液氮罐轴向温度梯度稳定可控，整体温差不超过10℃，温度波动小，完全满足高端生物样本存储标准。具体分区温度参数、波动范围及适配样本类型如下：
| 区域 | 高度范围 | 温度范围 | 波动范围 | 适用样本 |
| 底部液氮区 | 0-10cm | -195℃至-196℃ | 稳定 | 液氮储存区，不存放样本 |
| 下层存储区 | 10-50cm | -190℃至-195℃ | ≤1℃ | 胚胎、原代细胞等超高活性样本 |
| 中层存储区 | 50-100cm | -185℃至-190℃ | ≤2℃ | 常规细胞系、各类冻存管样本 |
| 上层存储区 | 100-150cm | -180℃至-185℃ | ≤3℃ | 核酸、组织切片等耐受性较强样本 |
| 罐口开口区 | 150cm以上 | -170℃至-180℃ | 波动大 | 气流缓冲区域，禁止存放样本 |
核心行业参数：标准轴向温度梯度为0.1℃~0.2℃/cm，即罐体高度每升高10cm，温度仅上升1℃~2℃。优质品牌设备整机存储区域温差严格控制在10℃以内，高端设备冻存架顶部温度可稳定低至-190℃。
3. 影响气相液氮罐温度分布的因素
罐内温度分布受设备结构、核心配件、日常操作等多重条件共同影响。下面结合设备结构原理与实际运行特性，梳理温度稳定性的核心影响因素、作用机制及对应的运维优化方案，帮助用户精准管控设备状态，持续保障生物样本存储环境恒温、安全、稳定。
| 影响因素 | 影响机制 | 优化策略 |
| 液氮液位 | 底部液氮液位过低，冷源不足，气相层整体温度升高，温差变大 | 保持标准稳定液位，开启智能自动补液功能，杜绝液位偏低 |
| 绝热性能 | 真空度衰减、绝热层老化，罐壁热量侵入增加，温度稳定性下降 | 采用高真空多层绝热工艺，定期检测真空度，及时维护保养 |
| 开盖频率与时长 | 开盖时外界热空气大量涌入，局部温度骤升5-10℃，破坏温度梯度 | 集中批量存取样本，减少开盖次数，缩短单次开盖时长 |
| 存储架设计 | 架体布局不合理、间隙过小，阻挡低温氮气对流，产生温度死角 | 选用原厂适配冻存架，优化架体布局，保证气体流通顺畅 |
4. 与液相液氮罐的温度对比
它们的温度特性、存储模式差异显著，直接决定了样本存储安全性与适配场景，核心参数对比如下：
| 对比维度 | 液相液氮罐 | 气相液氮罐 |
| 样本接触方式 | 样本直接浸泡在-196℃液态液氮中 | 样本储存于低温氮气氛围中，无液氮接触 |
| 稳定温度范围 | 恒定-196℃ | 整体稳定在-180℃至-195℃ |
| 温度均匀性 | 近乎完全均一，波动±0.5℃以内 | |
| 温度梯度特性 | 无温度梯度 | 存在可控轴向温度梯度，波动±3℃至±5℃ |
| 核心存储风险 | 冻存管破裂易引发样本交叉污染、爆管 | 顶部区域温度略高，需规范分层存放样本 |
四、气相液氮罐的智能控制系统
1. 智能控制系统的核心架构
现代化气相液氮罐区别于传统低温存储设备的核心亮点，就是搭载全套智能控制系统，实现从人工值守到全自动运维升级。该系统以高精度传感器为数据采集核心，以智能控制单元为运算中枢，搭配云端传输模块，可24小时不间断监测、调控罐内存储环境，精准把控温度、液位、压力三大核心参数，全面提升样本存储安全性与设备运维智能化水平。
系统核心传感器的类型、功能与精度指标如下，全方位保障设备精准运行：
| 传感器类型 | 功能作用 | 精度指标 | 典型应用场景 |
| 非接触式液位传感器 | 实时动态监测罐内液氮剩余液位 | 测量精度可达±1mm | 精准判定液位阈值，触发自动补液 |
| 温度传感器 | 全程监测罐内气相层温度变化 | 测量范围-196℃至+25℃ | 稳定罐内低温环境，异常及时预警 |
| 电容式液位传感器 | 精准管控气相区低温环境，稳定液位区间 | 适配-190℃气相低温工况 | 智能自动补液驱动、恒温控制 |
2. 自动补液与PID控制
气相自动化液氮罐智能控制系统搭载行业成熟的PID比例-积分-微分控制算法，是设备精准控温、控液位的核心技术支撑，彻底解决传统设备人工补液不及时、液位不稳定、温度波动大的痛点。
系统可根据传感器实时采集的液位、温度数据，智能调节液氮补给流量与补给时机。当监测到罐内液氮液位降至设定安全下限，或罐内温度小幅升高时，控制单元自动开启补液阀门，精准补充液氮；当液位、温度恢复标准区间后，自动关闭阀门，实现闭环智能调控。
比如，天驰气相液氮罐依托这套智能调控系统，可全程无人值守自动补液，无需人工频繁巡检操作，大幅降低人工运维成本，同时保障罐内冷源持续稳定，杜绝样本存储环境波动。
3. 远程监控与数据追溯
高端气相液氮罐配备云端智能监控模块，支持设备联网，实现远程可视化运维与数据全程追溯。系统可实时记录设备运行的温度、压力、液位、补液记录、异常报警信息等全维度数据，自动存档、长期保存，满足生物样本库标准化溯源管理要求。
用户可通过手机、电脑等终端设备，随时随地远程查看设备实时运行状态、历史运行数据，无需现场值守。当设备出现液位过低、温度异常、压力超标、故障等问题时，系统自动触发远程声光报警、短信推送提醒，及时告知用户排查处理，全方位守护样本存储安全，适配规模化、标准化、智能化样本库管理需求。
五、气相液氮罐优势
1. 防止样本间交叉污染
交叉污染是生物样本长期保存中的核心隐患，传统液相浸泡式储存，若任意一支冻存管破裂，样本混入液氮中，会随液氮扩散污染整罐样本，造成不可逆损失。气相样本与液氮隔离的存储模式，样本全程处于氮气氛围中，不接触液态液氮。即使个别冻存管出现破损，样本也不会混入冷源介质、扩散污染其他样本，从根源上杜绝交叉污染风险，完美适配高价值、高精度生物样本的长期保存需求，这也是其成为专业样本库主流设备的核心原因。
2. 避免冻存管爆管风险
传统液相储存，难免会有冻存管密封不严、管口微漏问题出现。
一旦液氮会渗入冻存管内部，当用户取出样本时，管内液氮遇常温快速气化膨胀，体积急剧增大，易引发冻存管爆管，不仅会造成珍贵样本彻底损毁，飞溅的低温液氮还可能造成操作人员冻伤，存在安全隐患。气相彻底规避这一问题，样本不与液氮接触，无液氮渗入管内的可能，从根源杜绝爆管风险，操作安全系数大幅提升。
3. 操作便捷与除雾功能
传统液相开盖操作时，若罐内液氮剧烈沸腾、大量白雾喷涌，遮挡视线，无法快速定位样本，易造成低温灼伤。气相依靠低温氮气制冷，开盖时仅产生少量温和雾气，无液氮沸腾飞溅现象。同时设备标配一键除雾功能，可快速消散罐口雾气，罐内样本编号、冻存分区清晰可见，配合旋转编号轴承设计，用户可快速精准查找、取放样本，大幅提升存取效率，规避操作安全风险。
4. 大容量与低液氮消耗
气相液氮罐主打大容量、规模化存储，常规有效容积覆盖350L-1800L，可一次性存储数万支生物样本，大幅降低单位样本的储存场地与设备成本，适配大型样本库批量存样需求。同时依托高真空多层绝热技术与精准的气相制冷原理，无需满罐储液，搭配智能自动补液系统，以低的液氮消耗维持长期低温状态。
六、气相液氮罐的应用场景
凭借安全洁净、温控稳定、智能运维、低耗高效的综合优势，广泛应用于生物医疗、科研实验、生殖医学、制药工业、生物育种等多个领域，适配各类高价值生物样本的长期标准化存储，各领域具体用途与核心要求如下：
| 应用领域 | 典型用途 | 核心要求 |
| 生物样本库 | 干细胞、胚胎、血浆、组织样本长期规模化保存 | 大容量、防交叉污染、智能监控、数据可追溯 |
| 细胞治疗中心 | CAR-T细胞、免疫细胞、治疗类细胞低温储存 | 温度高度稳定、样本零污染、全程数据追溯 |
| 生殖医学中心 | 精子库、胚胎库、卵子等生殖细胞保存 | 气相存储、杜绝交叉污染、安全性高 |
| 科研机构 | 各类细胞系、核酸标本、实验组织样本保藏 | 温度均匀性好、支持分层分类精细化管理 |
| 制药企业 | 疫苗、菌毒种、实验菌株长期低温保存 | 低温稳定、合规达标、运行数据可追溯 |
| 医疗机构 | 离体器官、医用组织、临床样本储存 | 温控精准、异常远程报警、安全可靠 |
七、气相液氮罐国家标准与技术要求
1. 执行标准
国内正规气相液氮罐统一参照GB/T 14174-2012国家标准设计、生产、检验与出厂，该标准是YDD大口径液氮容器的权威执行规范，让用户选型、第三方检测都有据可依。
2. 标准适用范围
GB/T 14174-2012明确规定，该类容器属于奥氏体不锈钢制常压容器，对设备的材质要求、结构设计、低温性能、安全指标、检验规则、包装运输、储存条件均作出了标准化、规范化要求。标准限定设备有效容积不大于1830L，口径不小于315mm，市面上主流350L-1800L均严格遵循该标准生产，确保设备合规、安全、稳定。
3. 静态蒸发率测试
静态蒸发率测试是检测设备保温性能、真空性能、整机品质的核心关键检测项目，也是容器出厂验收、日常运维检测的重要指标。测试需在标准温湿度、标准气压环境条件下进行，对设备充装定量液氮，密闭静置规定时长，精准记录液氮蒸发损耗量，核算设备静态蒸发率，判断设备绝热性能是否达标。蒸发率越低，代表设备保温性能越好、液氮损耗越小、品质越优质，是衡量其综合性能的核心参数。
八、常见问题
Q1：气相液氮罐与液相液氮罐有什么区别？
A：二者的核心区别为样本存储方式不同，衍生出安全性、损耗率、适配场景的全方位差异。液相采用样本直接浸泡-196℃液氮的保存模式，温度均匀但存在交叉污染、冻存管爆管风险，液氮损耗量大；气相存储，样本置于低温氮气氛围中，不接触液氮，可彻底杜绝交叉污染与爆管隐患，液氮消耗更低、操作更安全便捷。
Q2：气相液氮罐为什么能防止交叉污染？
A：内部通过专属承重托盘实现物理分区，托盘下方为液氮储存区，上方为独立样本存储区，样本全程处于氮气环境，不与液态液氮接触。传统液相罐中液氮作为介质连通所有样本，易造成交叉污染；而气相罐无介质连通问题，即使单支样本管破损，污染物也无法扩散至其他样本区域，从根源上杜绝样本交叉污染风险。
Q3：气相液氮罐的温度是多少？如何分布？
A：罐内呈现规律的轴向温度梯度，整体温度区间稳定在-180℃至-196℃。底部液氮区温度为-195℃至-196℃；下层样本存储区温度-190℃至-195℃；中层存储区-185℃至-190℃；上层存储区-180℃至-185℃。
Q4：气相液氮罐需要哪些智能控制系统？
A：标准智能气相液氮罐搭载全套现代化智能管控系统，核心配置包含：①精度±1mm的非接触式、电容式液位传感器，实时监测液氮液位，实现自动补液驱动；②宽温域温度传感器，全程监控罐内气相温度；③PID智能调控算法，精准调节液氮补给流量；④云端远程监控模块，支持手机、电脑实时查看设备数据；⑤全程数据记录与追溯系统，满足合规管理需求；⑥一键除雾便捷操作系统；⑦异常远程声光报警、短信推送系统，全方位保障设备安全稳定运行。
Q5：气相液氮罐适合哪些存储场景？
A：主打高安全、高精度、智能化、规模化存储，适配对样本安全性、洁净度、可追溯性要求高的场景，主要包含：大型标准化生物样本库、细胞治疗研发中心、干细胞储存库、生殖中心精子/胚胎/卵子库、疫苗与菌毒种研发生产企业、医药科研机构、高端实验室临床样本保存等场景，不适合简易临时低温存储场景。
九、结语
综合全文可知，气相液氮罐是依托物理气化吸热原理、高真空绝热技术、智能传感调控技术打造的现代化高端低温存储设备。其工作原理可总结为：以底部少量液氮为冷源，以间接制冷的方式实现生物样本长效保存，搭配科学的分层结构、多重安全防护与智能控制系统，解决传统液氮存储的污染、爆管等问题。凭借安全洁净、温控稳定、高效运维的优势，成为生物医疗、科研制药、生殖医学领域的核心存储设备。
河南天驰低温机械设备制造有限公司深耕低温存储设备研发生产多年，专注各类液氮罐全品类产品定制与量产，全系气相液氮罐严格执行GB/T14174-2012国家标准，搭配全套智能监控系统，可加装机械臂，全方位适配科研实验室、生殖中心、生物样本库、制药企业全场景存储需求。如果您需要专属样本存储方案定制、设备运维技术指导、终身售后保障，欢迎随时咨询，我们将为您提供一站式深低温样本存储整体解决方案！
