液氮罐真空度标准多少
液氮罐简单说就是一个保温容器，用途与保温杯类似，只是它针对低温-196℃液氮设计，考虑到液氮的特性。
凡是保温容器都依赖夹层真空度，真空度越高保温性能越高，但真空度不是无限好，都有一个标准，液氮罐也不例外，这篇文章我们就结合行业标准，系统介绍该类低温容器真空度的标准要求、检测方法、失效原因及日常维护要点。
一、液氮罐真空度标准速查表
| 参数 | 标准值 | 说明 |
| 出厂合格真空度 | ≤10⁻³ Pa | 常规液氮罐出厂要求 |
| 高真空多层绝热罐 | 10⁻³—10⁻⁵ Pa | 优质罐体可达到的真空范围 |
| 真空失效临界值 | >10⁻² Pa | 超过此值需返厂维修 |
| 真空夹层漏气速率 | 按GB/T 5458-2012规定 | 制造标准中的关键指标 |
| 正常使用寿命 | 5-8年 | 超过年限真空度逐渐下降 |
| 真空质保期 | 5年 | 天驰液氮罐提供5年真空质保 |
量化标准：合格液氮容器的真空夹层压力应≤10⁻³Pa，对应静态蒸发率稳定。
二、液氮罐真空度标准的国家标准依据
1. 现行有效国标
GB/T 5458-2012《液氮生物容器》：这是液氮罐的国家标准，规定了铝及铝合金制液氮生物容器的术语和定义、分类、技术要求、试验方法、检验规则等。适用于常压贮存液氮，有效容积1L~175L，口径30mm~216mm的采用高真空多层绝热的容器。标准明确规定了“真空夹层漏气速率”的试验方法。
其中，真空度检测依据GB/T 18443.2-2010《真空绝热深冷设备性能试验方法 第2部分：真空度测量》：规定了真空绝热深冷设备夹层真空度测量的试验原理与方法、试验装置、设备和仪器、试验条件、试验准备、试验步骤、数据处理和试验记录等要求，适用于除储运液氢介质以外的真空绝热深冷压力容器、真空绝热深冷焊接气瓶等设备的夹层真空度测量。
2. 已作废的标准
GB/T 16876-1997《液氮容器夹层真空度检验方法》：已于2011年被GB/T 18443.2-2010全部代替。该标准曾规定了夹层真空度检验的原理、装置、条件、程序、结果计算及检验报告，适用于采用真空多层绝热、真空粉末绝热、真空绝热的容器夹层真空度检验。
3. 相关配套标准
- GB/T 18443.1-2010：真空绝热深冷设备性能试验方法 第1部分：基本要求
- GB/T 18442系列：固定式真空绝热深冷压力容器
三、液氮罐真空度检测方法
1. 直接测量法
- 真空计法：通过安装在液氮罐外壳上的真空计规管直接测量夹层真空度。可用真空度检测仪（如ZDF-II型）进行定量测量。
- 压差测量法：利用压力测量设备测量夹层内部的气体压力，评估真空性能。
2. 间接测量法
- 静态升压法：密封罐体后监测压力变化速率。
- 蒸发率测定法：通过测量静态蒸发率间接判断真空状态，是真空失效的核心监测指标。
3. 泄漏定位检测法
- 氦质谱检漏法：使用氦气作为示踪气体，通过质谱仪检测微小泄漏，是检测真空夹层漏率的标准方法。
- 热成像扫描法：红外相机捕捉温度异常区域，定位泄漏点。
- 气泡测试法：在低压下施加液体，观察气泡形成以定位泄漏。
4. 辅助检测法
- 四极质谱分析：精确测定夹层气体组分，鉴别泄漏源。
- 热流计法：测量通过绝热层的热流量，评估绝热性能。
四、液氮罐真空失效的原因
1. 物理损伤
- 外壳凹陷：碰撞导致真空层结构受损，外壳深度＞5mm或面积＞10cm²时可能影响真空层。

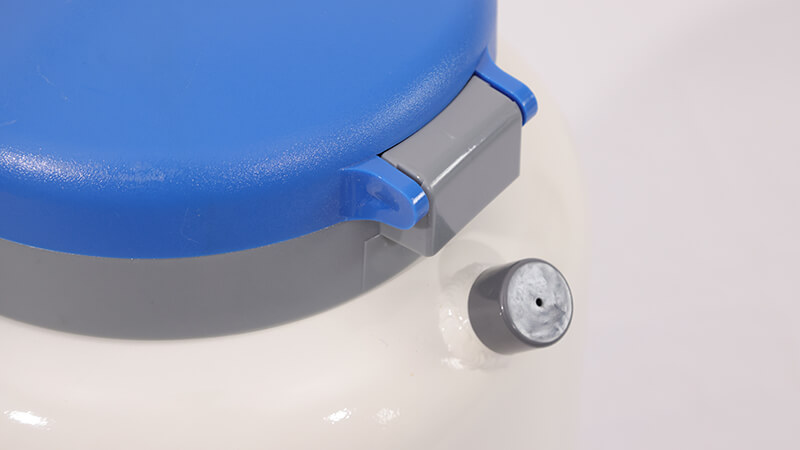

- 真空口破损：真空口，也就是罐子上面凸起的一块，它被碰坏是真空失效的常见原因，会导致空气进入夹层，使保温性能急剧下降。比如有实验室人员操作操作，直接损坏封口薄膜，导致罐子报废。
2. 操作不当
- 充液时倒在真空排气口上：液氮倒在真空排气口上会损坏真空帽和封口薄膜，可能直接导致罐子报废。
- 充装过满：溢出的液氮使外壳体迅速降温，引起真空嘴组件泄露，导致真空及时或过早失效。
- 用硬物清理颈管结冰：可能划伤颈管内壁，导致颈管漏气，造成真空不良。
3. 使用环境因素
- 剧烈震动/撞击：运输中因颠簸、碰撞可能导致液氮容器颈管开裂，或其他真空密封部分出现微小裂缝，使真空度下降。
- 高温环境：加速密封材料老化。
- 使用年限过长：正常使用年限一般为8-10年，超过年限后保温性能会显著下降，真空度每年下降约5-10%。
4. 密封老化
- 颈塞老化：罐口颈塞老化、破损、变形，会导致冷量通过缝隙外泄，加大蒸发。
- 吸附剂失效：真空夹层中吸附剂长期使用后失效，无法维持长期真空度。
五、液氮罐真空失效的表现
1. 罐体大面积结霜：正常只有加液氮和拿取样本时颈口少量结霜，如果正常使用中不止颈口，连罐体中下部也大面积结霜，要注意可能是真空度下降导致的，建议联系售后。
2. 液氮挥发异常加快：真空失效后，液氮蒸发率会明显升高，甚至出现刚加的液氮一晚上就全部挥发完。
3. 罐体外壁冰凉：正常外壳应接近室温，外壁冰凉说明保温性能已下降。用手背轻触罐体外壳，若局部出现结霜、凝露或明显冰凉感（温度＜-20℃），提示真空度下降。
4. 上部冷、下部热：用手触摸外壳，感觉上部比下部冷，说明保温性能下降。
5. “出汗”现象：器皿外出现出汗现象，可推测真空值受损。
六、液氮罐真空度与静态蒸发率的关系
真空度是静态蒸发率的决定因素：真空度越高，液氮静态蒸发率越低，保存时间越长。静态蒸发率是衡量保温性能的核心指标，也是真空失效的核心监测指标。反之，当发现保存时间短时就可反推是真空度出了问题。
- 当真空度下降至10⁻²Pa以上时，气体分子热传导加剧，导致蒸发率显著上升。
- 可记录新罐或刚维护后稳定状态下的液氮日消耗量。一旦发现蒸发率异常增加，在排除操作，比如开盖时间太长，拿取特别频繁、温度过高等因素后，就要考虑真空失效问题了。
七、液氮罐真空度维护要点
1. 日常检查：用眼观察或用手触摸外壳，发现外表挂霜应立即停止使用。
2. 搬运保护：严防yds液氮罐（无论是储存型还是运输型），受到剧烈碰撞和震动，使用专用搬运工具，轻拿轻放。
3. 真空嘴保护：不可打开或损坏容器的真空嘴，一旦真空嘴受损会立刻导致真空失效。
4. 充装规范：充填液氮时不要将液氮倒在真空排气口上，充装量控制在罐体容积的80%-90%，预留足够的膨胀空间。
5. 闲置检查：闲置超过3个月的液氮罐，使用前需装液氮检测挥发情况，确保无异常后再投入使用。
6. 定期维护：每1-2年更换一次颈塞，真空层如发现下降明显可返厂重新抽真空。
7. 安全附件校验：安全阀、压力表每年校验一次。
八、天驰液氮罐真空度标准
严格按照GB/T 5458-2012《液氮生物容器》国家标准组织生产，采用高真空多层绝热结构，出厂真空度严格执行行业标准。天驰产品静态蒸发率控制严格，日蒸发量远低于国家标准限值，保温性能可靠。通过严格质检流程，确保每台产品出厂前均通过真空度检测，产品罐体真空度具有不低于五年的使用寿命。
九、常见问题FAQ
Q1：液氮罐真空度检测依据什么标准？
主要依据GB/T 18443.2-2010《真空绝热深冷设备性能试验方法 第2部分：真空度测量》（现行有效），罐体制造执行GB/T 5458-2012《液氮生物容器》标准。
Q3：如何判断液氮罐真空度是否失效？
出现以下现象说明真空度可能已失效：①罐体中下部大面积结霜（正常只有颈口少量结霜）；②液氮挥发速度突然加快（日蒸发量较正常值增加50%以上）；③罐体外壁冰凉（正常应接近室温）；④上部冷、下部热。
Q4：液氮罐真空失效后还能用吗？
不能。真空失效后绝热性能急剧下降，液氮消耗量会大幅增加，样本可能液位下降速度太快补充不及时而导致活性受损。一旦发现失效立即停止使用，将样本转移，然后联系厂家进行检修或返厂抽真空。
Q5：如何延长液氮罐真空寿命？
①搬运时轻拿轻放，严防碰撞震动；②充液时不要将液氮倒在真空排气口上；③不要充装过满；④不可打开或损坏真空嘴；⑤长期闲置前检查真空度；⑥定期观察罐体结霜情况，发现异常及时处理。
真空度是决定液氮罐保温性能和安全性的核心指标，也是用户选择它作为样本保存容器的关键原因。可以说真空度就是罐子存在的原因，大家选品时一定不能忽视对真空度的考察，可通过厂家提供的蒸发量实测数据对比国标来进行判断。如需更多技术参数或选型指导，欢迎联系天驰技术团队。
