自增压液氮罐结构及原理

自增压液氮罐作为近些年突然崛起的液氮罐扩展品类之一，不少用户对它的了解程度不够，仅限于知道它是用来补充液氮的，跟杜瓦瓶的用途、外型几乎一致，但价格高于杜瓦。

这也让不少用户对它产生探索兴趣，为什么在杜瓦瓶并且杜瓦市场成熟的前提下，这样的产品还会有市场，甚至在科研机构内有取代杜瓦瓶的趋势，今天天驰就带大家一起来了解！

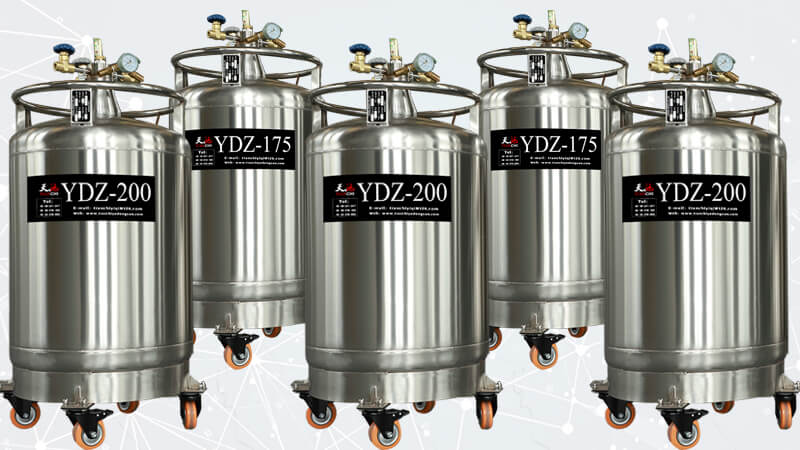

自增压液氮罐是什么设备

它是一种液氮压力输出型不锈钢材质低温容器，配有升压系统，能自身产生压力连续排液。其核心功能就是通过增压阀与其他阀门启闭配合，来让罐内少量液氮吸热气化从而增加压力，使容器能自动排放液氮，解决了普通液氮罐依赖人工倾倒很费力的问题，也改变外接气源、人工加压的方式，全程自动化。

自增压液氮罐根据国家标准GB/T 16774-2012制造，材质多为304不锈钢，表面拉丝或抛光处理，美观耐腐蚀，也容易清洁。内部为高真空多层绝热结构，有效降低液氮蒸发损失。标准也规定其只适用于液氮这一储存介质，不可用于液氧、液氦，工作压力小于0.1MPa、有效容积50L~800L，不属于特种设备、压力容器，仅是自增压容器。

自增压液氮罐结构组成

它的结构简单来说就是八大核心，各部分协同工作确保设备安全、稳定运行，具体如下：

1. 罐体结构

自增压液氮罐采用双层结构设计：

- 内胆：304不锈钢（或进口奥氏体不锈钢）材质，耐-196℃低温，直接接触液氮，不会脆化或产生化学反应。

- 外胆：同样的304不锈钢，表面经抛光处理，起防护支撑和保护内胆的作用。

- 绝热层：多层绝热材料缠绕在内胆外壁，有效防止热辐射和热传递，配合真空层。

- 高真空夹层：内胆与外壳之间抽至高真空状态，阻止外界热量通过对流传递至内胆，降低液氮蒸发损失率。

- 锥形颈口设计：有效控制冷量损失，进一步延长液氮保存时间，也方便阀门的使用。

2. 阀门控制系统

- 进液阀/排液阀：控制液氮进入和排出的阀门。

- 增压阀：增加罐内压力的阀门，开启增压，关闭停止增压，用于调节增压速率。

- 放空阀：配合增压阀使用，在增压结束后释放罐内压力，静态贮存时必须打开，防止外部热量进入罐内。

3. 安全保护装置

- 双安全阀：提供双重安全保护，当压力超过设定值时自动开启泄压，两个阀门的目的是防止一个阀门异常，还有另一个备用。

- 压力表：实时显示内胆工作压力，便于操作人员监控，判断补液时间。

4. 液位监测系统

- 浮力式液位计：设备自带，直读式，通过透明显示器中的黄色指示环显示液面高低。

- 数显液位计：可选配，实时监测液位，可配远程数据传输和低液位报警功能。

5. 增压系统（核心部件）

- 增压盘管：紧贴内胆外壁，液氮通过时吸收热量迅速汽化，气化后的氮气经增压阀回到罐内气相空间。

- 注意：汽化器（仅限杜瓦瓶），为翅片式空温汽化器或电加热汽化器，实现高效热交换，加速液氮汽化，自增压液氮罐没有这个装置。

6. 移动与辅助部件

- 高承载能力脚轮：通常配备4只带独立刹车的脚轮，移动方便快捷。

- 高强度扶手圈：保护阀门系统，同时可作为移动罐体的扶手。

- 金属软管/输液管：用于连接需要补液的设备，一般厂家会赠送，比如天驰，赠送1.5m。

7. 自增压液氮容器系统专项组成

为方便大家了解和维护，天驰整理了如下表格，帮助大家了解。

部件类别	具体部件	功能说明
罐体	内胆、外壳、绝热层、真空夹层	储存液氮，维持低温环境
阀门系统	进/排液阀、增压阀、放空阀	控制充液、排液和压力调节
安全装置	双安全阀、压力表	超压泄放，压力监控
液位监测	浮力式/数显液位计	显示液面高度，支持远程报警
增压系统	增压盘管、汽化器	液氮汽化产生压力
辅助部件	脚轮、扶手圈、输液软管	移动、固定、连接外部设备

自增压液氮罐工作原理

自增压液氮罐的工作原理简单说就是内部自增压，压力达到后自动输送液氮。

它基于的是液氮在常压下沸点为-196℃的物理特性，通过人为开启阀门加速液氮汽化产生压力，利用压力差将液氮输出。整个过程可分为增压阶段和排液阶段。

增压阶段原理

即利用容器内少量液氮气化产生压力。当打开增压阀时，罐内液氮从底部进入增压盘管。液氮在盘管中吸收外筒热量迅速汽化，体积急剧膨胀（1升液氮汽化后体积膨胀约700倍），气化后的氮气经增压阀回到内胆顶部预留的气相空间。气体带压力且不断累积，罐内压力会逐渐升高，可从常压升至0.05-0.09MPa。

排液阶段原理

当罐内压力达到输出临界压力（约0.05MPa）后，打开排液阀。气态氮推动底部液氮从排液口流出，压力越高，排液流量越大，可连续输出-196℃的液氮。

闭式循环原理

自增压液氮罐的工作过程实际是一个闭式循环，分为4个阶段：

1. 汽化增压阶段：液态液氮在增压盘管中吸热变为气态氮，气态氮进入内胆。

2. 压力输送阶段：带压力的气态氮推动下部液态介质从输液管输出。

3. 流量控制阶段：可通过加装稳压阀来稳定补液流量。

4. 也可配备电磁阀，实现“补满自动停止”的功能。

自增压液氮罐与普通液氮罐的区别

对比维度	自增压液氮罐（YDZ系列）	普通储存型液氮罐（YDS系列）
材质	304不锈钢	航空铝合金
主要功能	输出液氮（连续排液）	静态储存样本
压力特性	工作压力0.05-0.09MPa，可增压	工作压力约0.01-0.05MPa，常压
阀门配置	增压阀、排液阀、放空阀	无或仅简单阀门
适用场景	液氮补给、工业供液、分装	细胞冻存、菌种保藏、冻精保存
是否可存储样本	否（只存储液氮）	是（配提筒、冻存架存放样本）

自增压液氮罐仅可保存液氮，结构设计也决定它不保存样本，当然不能存储非液氮的其他低温介质。

它和液氮储存罐的除了相同的真空绝热结构外，从材质到用途到部件都有很大的不同，一个气化增压补液，一个是自增压罐的补液对象。

自增压液氮罐操作方法

进液操作

1. 开启放空阀，确保液氮输送过程中不会有空气进入内胆。

2. 将输液用的金属软管接在进/排液阀上

3. 打开进/排液阀输送液体介质

4. 观察液位计，当液位计顶到头时说明已满

5. 充液完毕后关闭进/排液阀

6. 首次充液或长期未使用，应先注入少量液氮预冷（约10L），热平衡后再缓慢充满，减少较大温差对内胆的影响。

贮存操作

- 关闭进/排液阀和增压阀

- 必须打开放空阀，防止压力积聚，也避免外部湿空气进入，堵塞管道。

运输操作

- 各阀门开关状态与贮存时相同（放空阀打开，增压阀和排液阀关闭）

- 将容器座圈下轮子固定

- 用绳索将容器可靠地固定在汽车上

输液操作（核心流程）

1. 关闭放空阀

2. 打开增压阀

3. 观察压力表

4. 当压力上升到0.05MPa时，打开排液阀，即可连续输液

5. 液氮输送完成后打开放空阀释放罐内压力

液氮罐压力调节技巧

- 初次开启增压阀时，应将阀门旋转1/4圈，听到轻微气流声表明增压开始

- 实时观测压力表，根据压力上升速度逐步调整阀门开度，大开度不宜超过一圈

- 冬季低温环境下，压力上升缓慢，可适当增大增压阀开度

- 夏季高温环境中，液氮蒸发快，需缩短压力监测间隔时间

补液操作（给其他液氮容器补充）

1. 注入液氮前先打开放空阀，关闭增压阀和排液阀，等待压力表数值降到零

2. 打开需要补液罐子的锁盖、颈塞

3. 将液氮补给罐的输液软管放入需要补充液氮的罐子内

4. 打开自增压罐的增压阀，观察压力表

5. 当压力表上升至0.05MPa以上，开启排液阀即可进行补液

6. 补液完成后先关闭增压阀、再关闭输液阀，最后是放空阀，拿出输液管即可。

另外，如果是给生物样本库液氮罐补液，采取自动补液方式的，需提前设定好补液高度和停止补液高度，以及将补给罐和自动化生物样本库系统链接预先设定好。

自增压液氮罐技术参数与性能指标

基本性能参数

参数项目	典型值（YDZ系列）
有效容积	50L、100L、200L、300L、500L
工作压力	0.05-0.09MPa
液氮输出温度	-196℃
日蒸发率	不同型号压力不同
材质	304不锈钢
绝热方式	高真空多层绝热
安全配置	双安全阀、压力表
液位监测	可选浮力式或数显液位计

温度与压力性能

- 液氮输出温度：-196℃（与罐内液氮温度一致）

- 常规工作压力：0.05-0.09MPa

- 高工作压力：0.09MPa，一旦超出安全阀立即开启，泄放压力。

保温性能与安全指标

- 采用高真空多层绝热结构，保温性能良好

- 双安全阀自动控制，超压自动泄压，确保操作安全

- 正常使用压力范围0.05-0.09MPa，在此压力下可安全连续供液

- 虽然自增压液氮补充罐是阀门设计，而非敞口的罐口，仍然建议操作的时候佩戴低温手套，以防液氮溅到皮肤上。

自增压液氮罐国家标准

自增压液氮罐的核心技术规范为GB/T 16774-2012《自增压式液氮容器》，由国家标准化管理委员会发布。

标准基本信息：

- 标准号：GB/T 16774-2012

- 状态：现行

- 发布日期：2012年12月31日

- 实施日期：2013年7月1日

- 全部代替标准：GB 16774-1997

- 归口单位：全国锅炉压力容器标准化技术委员会（TC262）

- 执行单位：全国锅炉压力容器标准化技术委员会低温容器分会（TC262SC8）

- 主管部门：国家标准化管理委员会

标准适用范围：

- 规定了奥氏体不锈钢制自增压式液氮容器的产品分类、技术要求、试验方法、检验规则、标志、包装及储运等要求。

- 适用于储运介质为液氮，工作压力小于0.1MPa，有效容积为50L~800L，且采用高真空多层绝热的自增压容器的设计、制造。

- 适用于畜牧、医疗、科研、工业等部门贮存和运输液氮的中型不锈钢制自增压式液氮容器。

不适用范围：

- 带压贮存液氮

- 贮存液氧等其他低温液体

主要起草单位：

乐山市东亚机电工贸有限公司、上海市气体工业协会、上海交通大学、沈阳新光低温容器有限公司、成都金凤液氮容器有限公司、中国特种设备检测研究院、国家低温容器质量监督检验中心、上海市特种设备监督检验技术研究院。

天驰YDZ系列自增压液氮罐严格遵循GB/T 16774-2012国家标准，采用优质304不锈钢制造，配备双安全阀和全套阀门控制系统。

自增压液氮罐应用领域

生物医药领域

- 样本库/中心实验室：为多台细胞冻存液氮罐、电镜、程序降温仪等设备批量补液

- 生物医药：为存储有各类生物样品、细胞培养物和生物样本的容器补液

- 医疗设备：为MRI设备冷却系统、低温冷冻治疗仪精准补液

畜牧与农业领域

- 用于液氮补充和周转运输

- 畜牧站冻精库的液氮日常补给

工业生产领域

- 模具工业：模具深冷处理

- 金属深冷处理：为低温液氮试验槽持续供液

- 低温化工、激光切割、工业冷却设备供液

- 材料低温性能测试

科研实验领域

- 实验室低温超导研究

- 科研设备冷却

- 液氮冰粒射流实验

- 低温反应实验

其他领域

- 半导体制造

- 食品冷冻冷藏、冷链运输

- 航空航天工程、军事领域

- 实验仪器和电子仪器的配套使用

自增压液氮罐维护与常见故障

日常巡检要点

- 每日检查罐体外壁有无结霜、结露

- 检查压力表读数是否在额定工作范围，不补液状态下为0

- 检查液位计指示是否正常，液位维持在30%-80%区间，液位过低时补液速度受影响，需及时补充

- 检查阀门、管道接头有无泄漏（用肥皂水涂抹接头处）

- 清理罐体周边环境，确保无热源、杂物堆积，通风通道畅通

自增压系统专项维护

需注意：自增压液氮罐的储存液氮来自于真空绝热结构，任何拆解行为都会破坏真空层，导致设备报废。若出现以下情况，建议联系厂家进行返厂处理：

- 罐体外壁大面积结霜、结露（可能是真空失效）

- 静态蒸发率显著升高（日消耗量超过正常值50%以上）

- 增压功能完全失效，经外部排查无果

返厂如果是保修期内且非人为质量问题由厂家承担来回运费和维修费用。

自增压液氮罐常见故障及排查处理

故障现象	可能原因	处理方法
压力上不来	增压阀未开、增压盘管结冰、液氮不足	检查增压阀，清理盘管，补充液氮
不出液氮	压力不足、排液阀未开、管路冰堵	先升压至0.05MPa以上，检查阀门开启情况，热风热氮气解冻管路
压力过高	安全阀失效、增压阀未关、真空失效	检查安全阀，关闭增压阀，打开放空阀泄压
液位计不显示	浮子卡滞、传感器故障	轻敲液位计外壳，检查传感器
外壁结霜	真空失效	立即停止使用，送厂检修

压力频繁下降的核心原因分析

- 增压阀堵塞或损坏

- 操作不当（未正确开启阀门）

- 环境影响（高温或低温环境变化）

- 解决逻辑：先排查泄漏点→针对性修复→强化预防维护

自增压液氮罐安全注意事项

1. 首次充液或长期未使用：先注入5L-20L液氮预冷（约20分钟），待内胆冷却后再正式注入液氮，避免内胆热量过高造成压力过大和液氮外溢

2. 充装量控制：不能完全注满，应留有10%的气相空间，留给增压使用的氮气留存空间

3. 充注完成后：先关闭增压阀停止增压，再关闭排液阀停止液氮流出，再打开放空阀泄放压力

4. 操作防护：操作人员必须佩戴防冻手套、护目镜、防护面罩，避免液氮飞溅伤人

5. 阀门冻结处理：只能用温水（<40℃）或热氮气解冻，严禁用硬物敲击

6. 充装介质限制：仅限液氮充装，不允许充装液氧、液氢等其他低温液体介质

7. 压力管理：压力超限时安全阀自动泄压，严禁超压使用

8. 环境要求：操作环境需通风良好，避免氮气积聚导致缺氧

9. 定期检查：每年校验安全阀，每年校验压力表

10. 保持直立：严禁倾斜、横放、倒置

常见问题

问：自增压液氮罐的工作原理是什么？

利用开启增压阀将罐内少量液氮引入增压盘管，吸收环境热量汽化，产生的氮气返回罐内气相空间使压力升高，当压力达到0.05MPa以上时，打开排液阀即可推动液氮自动输出。

问：自增压液氮罐与普通液氮罐有什么区别？

自增压罐可自主增压排液，材质为304不锈钢，主要用于液氮输出和补给，不具备样本保存功能；普通液氮罐采用铝合金材质，用于样本的静态保存，不具备自动排液功能。

问：自增压液氮罐的工作压力是多少？

常规YDZ系列工作压力为0.05-0.09MPa。

问：自增压液氮罐能装液氧吗？

不能，标准规定，仅是为保存液氮而设计，材料选择、结构设计都结合液氮特性来设计，与其他的低温液体并不兼容。

问：天驰自增压液氮罐有哪些规格型号？

YDZ-50、YDZ-100、YDZ-150、YDZ-200、YDZ-230、YDZ-300、YDZ-500等，有效容积50L-500L，满足不同场景需求。

天驰自增压液氮罐采用优质304不锈钢制造，符合GB/T 16774-2012标准，配备高真空多层绝热和双安全阀保护，可选配智能远程监控系统，提供50L-500L全系列产品，广泛应用于生物医药、畜牧、工业、科研等领域。如需更多技术参数或选型指导，欢迎联系天驰技术团队。
