液氮泵工作原理

提到液氮泵，部分用户可能不了解，毕竟它不像液氮罐大家认识多年，较为熟悉。它是一种用于液氮转移使用的设备，同其他泵一样都是将某一液体介质泵送出来，很适合取少量液氮用于实验，或将某一台液氮容器中液氮转移出来做它用。

今天天驰液氮罐就结合我们多年的低温流体物理规律与设备研发应用经验，系统化讲解各类泵的核心原理、结构作用、操作规范、故障处理及选购要点。

一、液氮泵工作原理速查表

类型	工作原理	核心动力	适用场景
手捏式液氮泵	手捏吸液球使液氮少量汽化→气化增压→液氮排出	手部按压	实验室小量补液
脚踏式液氮泵	脚踏气缸使液氮汽化增压→液氮排出	脚部踩踏	人工转移液氮
机械式自动液氮泵	控制罐内温度及压力→液氮稳定输出补液	电动控制	自动液氮转移
往复式低温液体泵	活塞往复运动→吸液 - 压缩 - 排液	电机驱动	工业液氮输送
离心式低温液体泵	叶轮高速旋转→离心力→动能转压力能	电机驱动	大流量液氮泵送

二、液氮泵基本工作原理

运行的核心在于依托液氮常温和加压状态下易汽化的物理特性。在密闭液氮容器内部，促使少量液氮快速气化，结合液氮超大气液膨胀比（1 升液氮常温下可膨胀至约 700L 氮气）。密闭空间内氮气不断聚集，内部压力持续升高，利用气压差推动液态液氮，经由输送管道稳定排出。

其标准工作流程为：液氮汽化→体积膨胀→压力升高→液氮被压出。压力区间区分清晰：手动式和脚踏式液氮泵工作压力 0.02–0.04MPa，自动式设备压力可达 0.05MPa，工业级离心低温泵承压范围可达 0.5–25MPa，可适配不同工况输送需求。

三、液氮泵按工作原理分类

1. 手动泵的工作原理

手捏式液氮泵，通过反复按压吸液球，辅助罐内局部液氮气化，密闭环境下形成稳定压力，依靠压差完成液氮排放。设备结构精简，无需用电，灵活便捷。基础参数：排量1~3升/min，常规操作频率80次/分。

脚踏式液氮泵以脚踏气缸为驱动单元，以脚踩踏动作加速液氮气化增压，整体增压逻辑与手捏式一致，输出压力更均匀，长时间操作更省力。基础参数：排液量≥3~5L/min，操作频率 60 次/分。

两类手动泵共性优势明显，补液过程液氮蒸发损耗更低，结构稳定耐用，适配无电源环境作业，日常维护简单。

2. 自动液氮泵的工作原理

自动液氮泵，也就是前面的机械式液氮自动转移泵，搭载智能温控与压力调控模块，实时监测罐内环境参数，精准控制汽化速率，维持恒定负压与压力，实现自动化稳定补液。常规运行参数：工作压力0.05MPa，大流量 6~8L/min。设备优势突出，操作门槛低、压力输出平稳。整套设备由汽化室、吸液管、排液管、罐口锁紧装置、放气阀、耐低温金属输液软管等部件组成，集成化程度高。

3. 往复式低温液体泵的工作原理

往复式低温泵属于容积式压缩设备，依靠活塞、柱塞在液缸内部做规律性往复运动，周期性改变腔体容积。通过容积扩张完成吸液，容积收缩完成压缩与排液，循环往复实现连续输送。该类设备承压性能优良，广泛应用于工业液氮输送、空分装置配套等场景。

4. 离心式低温液体泵的工作原理

原理与常规离心水泵一致，依托电机带动叶轮高速旋转，将机械能传递至液氮介质。叶轮旋转产生离心力，液氮在流动过程中同步提升压力能与速度能，再通过扩压室结构，将流体速度能转化为稳定压力能，持续向外输送介质。设备具备流量大、输送效率高、运行噪音偏小的特点，适合大容量液氮集中输送，以及对作业噪音有管控要求的场所。

四、液氮泵按操作方式分类

分类	工作原理	核心部件	适用场景
手捏式	手捏吸液球增压排液	气囊、吸液球	实验室、小量补液
脚踏式	脚踏气缸增压排液	气缸、脚踏装置	常规液氮转移
机械式	电动控制、一键启停	控制系统、电机	自动化液氮提取与转移
气动式	压缩气体驱动运转	气动马达	小规模低温应用
电动式	电机整体驱动输送	交流感应电动机	大流量液氮输送

五、液氮泵关键结构部件与功能

- 吸液球 / 气缸：手动液氮转移泵动力核心，依靠机械按压辅助液氮汽化增压；

- 汽化室：液氮气化反应密闭空间，是压力生成的关键结构；

- 进液管 / 排液管：专用耐低温管路，负责液氮吸入与定向输送；

- 锁紧装置：密封固定泵体与液氮罐颈口，保障罐体密闭不漏压；

- 安全阀：超压自动泄压，规避设备破损与安全隐患；

- 压力表：实时显示工作压力，方便操作人员把控工况；

- 排液阀：手动管控液氮通断，灵活调节输送启停；

- 控制系统：集成温控元件、压力传感器、PID 调控算法，多用于自动泵；

- 不锈钢泵体：采用特种耐低温合金材质，可长期耐受 - 196℃超低温环境。

六、液氮泵操作流程

1. 操作前准备

严格做好低温安全防护，穿戴专用低温防护手套、护目镜与封闭式实验服；全面检查输液管路、接口、密封件，排查结霜、破损、杂质堵塞等问题，确保设备完好。

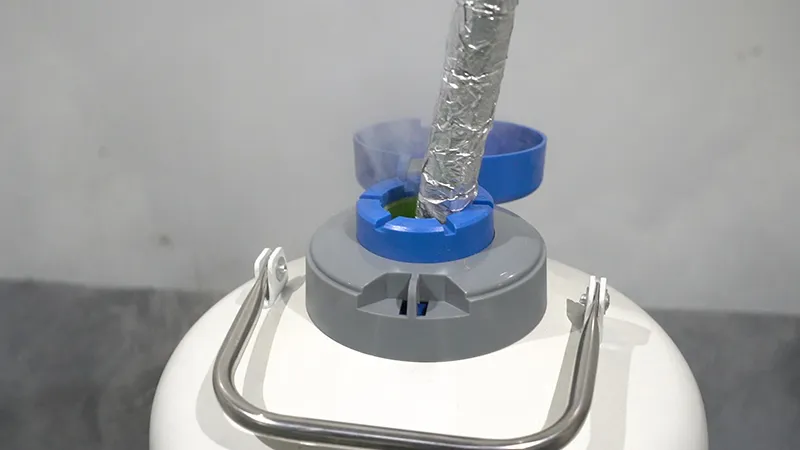

2. 液氮自动转移泵安装连接

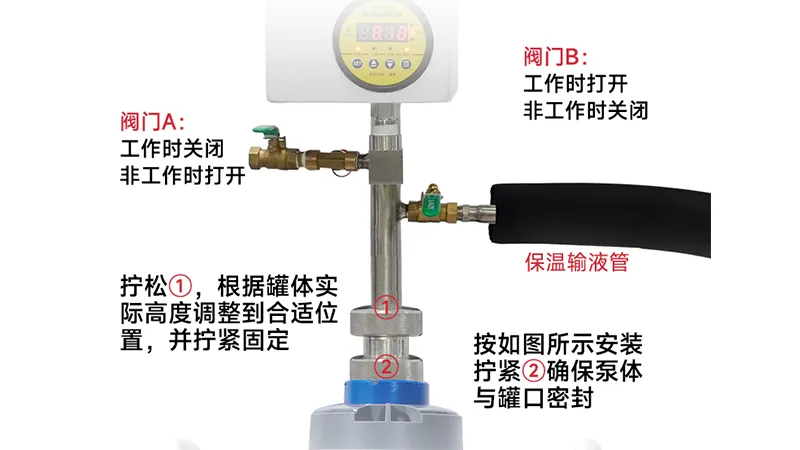

将泵体垂直插入液氮罐颈口，根据罐体实际高度调整到合适位置后，顺时针旋转锁紧固定，确保泵体与罐口紧密贴合。然后将耐低温输液软管两端分别稳固连接排液阀与目标补液容器，接口牢固无松动。

3. 增压与排液

作业前期关闭放气阀，打开排液阀；手捏式均匀按压气囊，脚踏式缓慢踩踏，机械式自动进行，观察压力表稳定维持在 0.02–0.05MPa。达到额定压力，缓慢开启排液阀，平稳完成液氮转移工作。

4. 操作后处理

补液完成后及时关闭排液阀，打开放气阀释放残余压力与残留液氮；压力表归零后拆卸泵体，清理接口冰霜与冷凝积水，干燥收纳存放，延长设备使用寿命。

七、液氮泵常见故障排查

故障现象	可能原因	排查与解决方法
启动无响应	电源电压异常、电机绝缘失效、控制模块故障	检测供电电压、测量绝缘电阻、检修继电器与保险丝
压力过高	进气口堵塞、阀门卡滞、控制参数异常	清理管道杂质、更换破损阀门、重新校准控制参数
压力过低	液氮液位不足、泵体结冰、电控元件损坏	补充液氮、停机除冰清洁、检修电气系统
压力波动大	传感器失灵、管道漏气、运行工况不稳	更换压力传感器、排查密封泄漏点、检修驱动结构
轴封漏液	低温密封件长期磨损老化	停机拆解泵头，轻度磨损打磨修复，重度直接更换密封组件
管路冰堵	空气水汽进入，低温凝结结冰	常温解冻设备，做好干燥密封，杜绝水汽进入管路

八、液氮泵选购指南

1. 根据使用需求选型

少量液氮提取，可选手捏式；科研单位、畜牧场常规液氮转移，更适配脚踏式、机械式液氮自动转移泵，结合自身需求和预算，想要省人工且快速稳定转移的优选机械式，预算不充足的可选脚踏式。大型工厂、空分项目大容量输送，往往搭配往复式或离心式低温液体泵。

2. 关键参数对比

流量整体区间 10–2000 L/hr，常规脚踏式液氮泵流量2~5L/min，自动转移泵6~8L/mi，；压力覆盖范围广，工业级设备可达 25MPa；泵体优先选用耐低温不锈钢材质，密封件采用全氟醚橡胶、改性聚四氟乙烯，可耐受 - 200℃低温老化。

3. 流量与压力测试方法

静态压力检测：封闭出口阀门满载运行，压力显示误差控制在5% 以内；动态稳定性测试：连续运行 30 分钟，压力波动≤±0.02MPa；实际流量测算：使用标准计量容器计时，精准核算实际输送效率，保障选型匹配。

九、液氮泵安全操作注意事项

操作全程规范佩戴低温防护用具，杜绝皮肤直接接触低温部件，防止冻伤；低温泵启动前必须充分预冷，禁止常温设备直接投入低温作业。

阀门冻结时，仅可使用温水或干燥热氮气缓慢解冻，严禁硬物敲击、明火加热；每次安装完成后，必须检查密封完整性，防止液氮泄漏与无效挥发损耗。

建立周期性维护计划，每月检查泵体气密性、管路完好度；压力传感器每半年校准，安全阀每年定期检测校验。设备存放于干燥环境，环境湿度控制在 30%–50%。运行期间压力异常超标需立即停机，出现液氮泄漏及时通风疏散，规避安全风险。

十、常见问题 FAQ

Q1：液氮泵和自增压液氮罐有什么区别？

A：液氮泵属于外置配套补液工具，适配常规液氮罐使用；自增压液氮罐为一体化存储增压设备，自带稳压排液结构。短期零星补液适合搭配液氮泵，高频、大批量补液更适合选用自增压液氮罐。

Q2：手捏式和脚踏式液氮泵有什么不同？

A：二者驱动方式、流量扬程存在区别，手捏式体积小巧，适合小剂量精准补液；脚踏式排量更大、扬程更高，操作省力，更适合中等规模液氮转移作业。

Q3：液氮泵启动无响应怎么办？

A：有电源的先排查电源电压是否达标，再看阀门是否开启正确，泵体与罐口有无锁紧，罐内液氮量是否足够等，逐一排除仍未得到解决的建议直接联系厂家。

Q4：天驰提供哪些类型的液氮泵？

A：天驰低温机械设备制造有限公司可配套全系列液氮罐设备，供应手捏式、脚踏式主流液氮转移泵，同时可根据现场工况，定制完整液氮转运与补液配套方案。

液氮泵的工作原理，不论是怎样的设计，均围绕液氮汽化增压原理展开，结合人力、电动、机械传动等不同驱动形式，衍生出适配不同场景的多款设备。结合自身补液量、使用频率、自动化需求合理选型，可显著提升设备使用周期与作业稳定性。如需定制化选型方案，可咨询天驰工厂专业技术团队。

（本文数据来源于天驰工厂内部测试及客户反馈，实际使用效果可能因环境而异）
