液氮罐是实现-196℃深低温保存的关键设备，这一点大家都知道；它的应用在生命科学、医疗及工业领域，大家也很清楚。之所以它可以而其他金属容器不行，关键就隐藏在液氮罐内部结构之中。一套高效可靠的内部结构，不仅决定了样本长期存活的稳定性，更直接影响着设备的安全性和能耗效率。

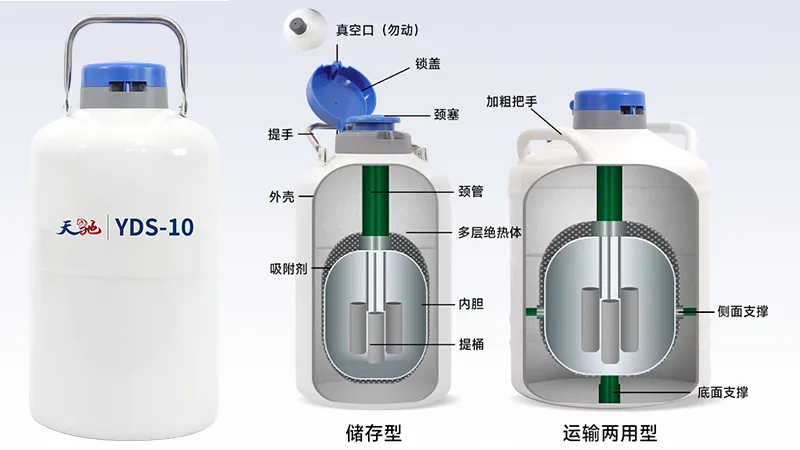

一、核心层构：真空绝热系统
内部结构的基础是三重复合层构设计：
外壳层：由不锈钢或铝合金构成一道物理屏障，罐口采用加固设计以承受频繁开合。
内胆层：与液氮直接接触，同样采用耐深低温腐蚀的铝合金或不锈钢，表面经电解抛光处理，可在底部加装固定底座（花盘），确保样本容器稳定放置。
真空夹层：内外层间抽至高真空，填充多层铝箔反射屏与活性炭吸附剂，阻断热传导（真空消除气体分子）、热对流（隔绝空气流动）、热辐射（反射红外辐射）三种热传递途径。
二、关键组件功能解析
1.颈管：温度传导的“咽喉要道”
采用玻璃钢复合材料制造，具备低导热系数（0.29W/m·K）
长度标准化：30L以下罐颈管≥80mm，大容量罐≥150mm，延长热交换路径
2.提桶系统：样本存取的核心载体
圆提筒和冻存架两种，6-10个提筒垂直悬挂；
冻存架分层设计：每个容纳25-100支标准2ml冻存管
手柄防冻工艺：包覆聚四氟乙烯涂层，避免低温金属粘黏
定位卡槽：确保提筒在液氮中保持直立，防止样本管侧翻泄漏
3.盖塞：蒸发的“终极防线”
结构：ABS工程塑料+聚氨酯发泡层
特殊孔隙设计：盖塞设计松动，留出微孔以平衡罐内外气压，防止压力积聚；同时通过聚氨酯的良好绝热，又能减少液氮气化损失
手柄固定槽：锁定提筒位置，避免存取时晃动
三、特殊类型的结构创新
自增压液氮罐的内部变革
在标准结构基础上增加了三大功能模块：
增压系统：U型增压盘管贴合外胆内壁，利用环境热量使内胆中液氮气化，产生0.05-0.09MPa压力
阀组集成：三阀一体设计（增压阀/放空阀/进排液阀），阀体耐受200次以上低温启闭
压力保护：双泄压通道（机械安全阀+爆破片），确保超压时优先从放空阀排气
这类自增压液氮罐特别适用于频繁输液的场景，如细胞治疗中心或育种基地，实现无需电力驱动的液氮转移。
四、定制化设计的工程实现
针对特殊需求，定制液氮罐可通过模块调整优化性能：
定制口径：KF法兰与平口，方便连接其他设备，转移液氮
智能监测：集成铂电阻传感器阵列，实时映射罐内温度梯度分布
五、结构失效的预警信号
当液氮罐内部结构完整性受损时，将出现以下特征：
外壁结霜：真空夹层泄漏导致绝热失效，日蒸发量突增50%以上
异常声响：液氮剧烈沸腾提示吸附剂饱和，需返厂重新抽真空
盖塞结冰：密封圈低温脆化（-196℃下橡胶硬度＞90ShoreA），丧失弹性密封能力
液氮罐内部结构设计遵循严格的热力学原理，是保障-196℃深低温储存的核心技术支撑。从真空夹层的绝热设计，到多层铝箔反射膜的热辐射阻隔，再到吸附剂的气体管理系统与复合颈管的热桥阻断结构——每个组件都经过精密计算，有效延缓低温环境向室温的热传递。
选购液氮罐时，建议重点关注内部结构设计的科学性：真空夹层的工艺精度、反射膜的层数配置、颈管的绝热材质等核心参数，比外观造型或容量标识更能决定设备的长期使用效果。合理的内部结构设计不仅能确保生物样本的活性维持，更能通过优化热损耗降低液氮挥发量，实现节能与安全的双重保障。
